水位线(Watermark)

1. 事件时间和窗口

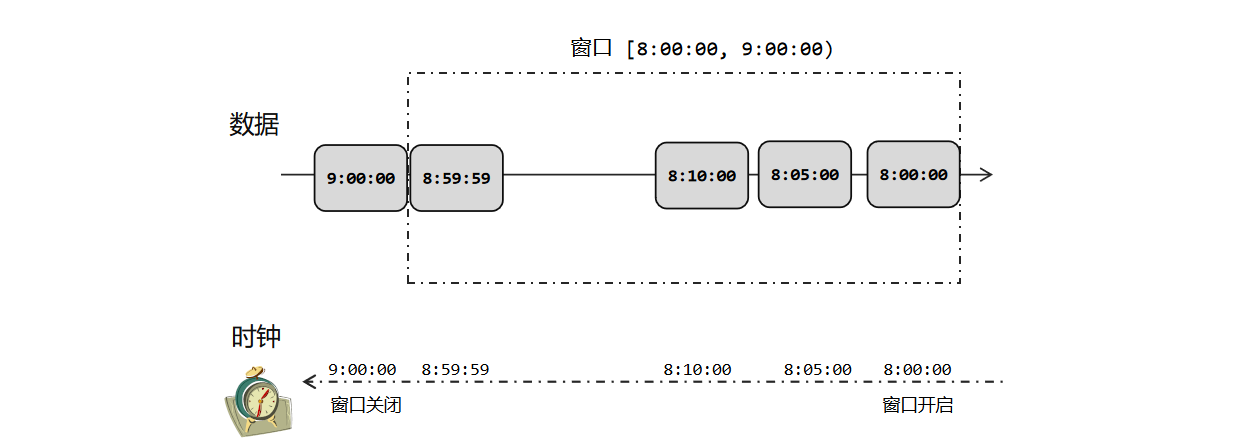

在窗口的处理过程中，我们可以基于数据的时间戳，自定义一个"逻辑时钟"。这个时钟的时间不会自动流逝；它的时间进展，就是靠着新到数据的时间戳来推动的。 Alt text 这样的好处在于，计算的过程可以完全不依赖处理时间(系统时间)，不论什么时候进行统计处理，得到的结果都是正确的。而一般实时流处理的场景中，事件时间可以基本与处理时间保持同步，只是略微有一点延迟，同时保证了窗口计算的正确性。

2. 什么是水位线

在Flink中，用来衡量事件时间进展的标记，就被称作"水位线"(Watermark)。
具体实现上，水位线可以看作一条特殊的数据记录，它是插入到数据流中的一个标记点，主要内容就是一个时间戳，用来指示当前的事件时间。而它插入流中的位置，就应该是在某个数据到来之后；这样就可以从这个数据中提取时间戳，作为当前水位线的时间戳了。

2.1 有序流中的水位线

理想状态(数据量小)，数据应该按照生成的先后顺序进入流中，每条数据产生一个水位线；
实际应用中，如果当前数据量非常大，且同时涌来的数据时间差会非常小(比如几毫秒)，往往对处理计算也没什么影响。所以为了提高效率，一般会每隔一段时间生成一个水位线。

2.2 乱序流中的水位线

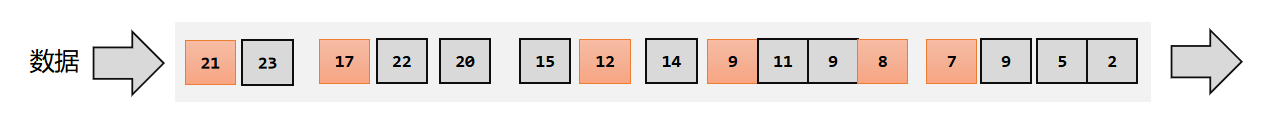

在分布式系统中，数据在节点间传输，会因为网络传输延迟的不确定性，导致顺序发生改变，这就是所谓的"乱序数据"。
Alt text

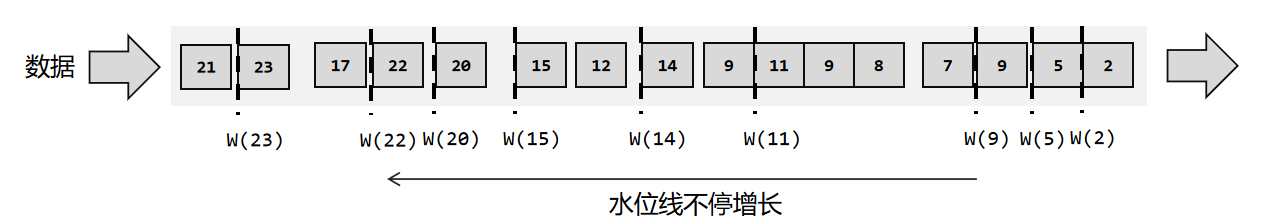

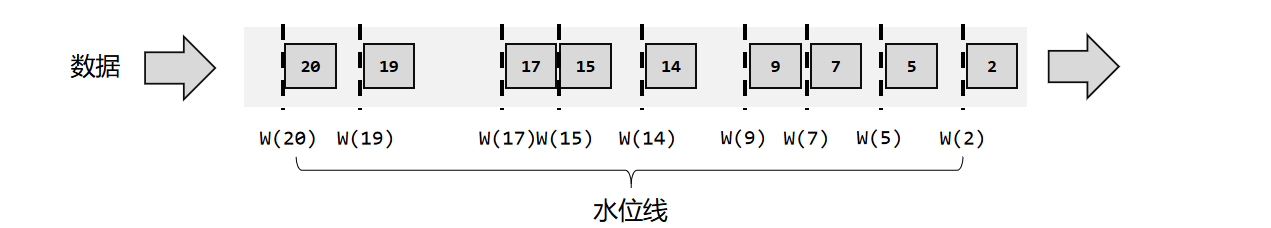

乱序 + 数据量小: 我们还是靠数据来驱动，每来一个数据就提取它的时间戳、插入一个水位线。不过现在的情况是数据乱序，所以插入新的水位线时，要先判断一下时间戳是否比之前的大，否则就不再生成新的水位线。也就是说，只有数据的时间戳比当前时钟大，才能推动时钟前进，这时才插入水位线。
Alt text 乱序 + 数据量大: 如果考虑到大量数据同时到来的处理效率，我们同样可以周期性地生成水位线。这时只需要保存一下之前所有数据中的最大时间戳，需要插入水位线时，就直接以它作为时间戳生成新的水位线。

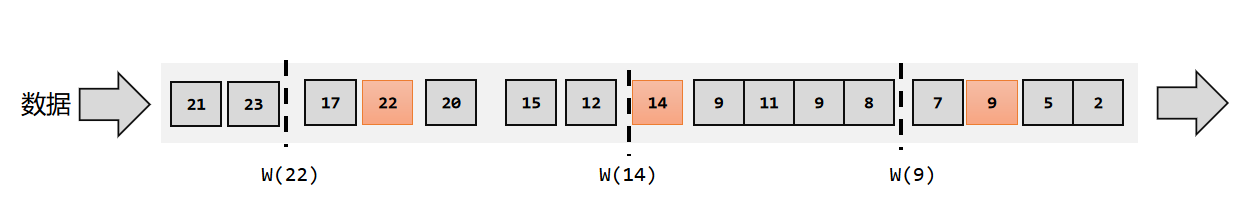

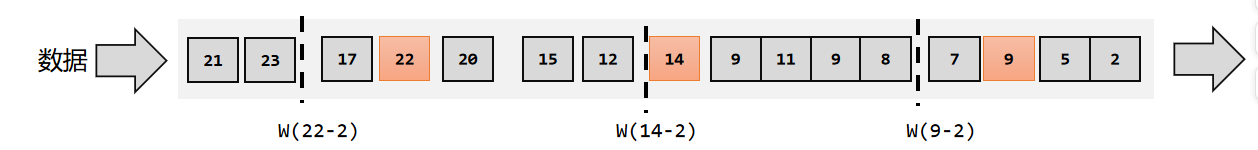

乱序 + 迟到数据: 我们无法正确处理"迟到"的数据。为了让窗口能够正确收集到迟到的数据，我们也可以等上一段时间，比如2秒；也就是用当前已有数据的最大时间戳减去2秒，就是要插入的水位线的时间戳。这样的话，9秒的数据到来之后，事件时钟不会直接推进到9秒，而是进展到了7秒；必须等到11秒的数据到来之后，事件时钟才会进展到9秒，这时迟到数据也都已收集齐，0~9秒的窗口就可以正确计算结果了。
Alt text
现在我们可以知道，水位线就代表了当前的事件时间时钟，而且可以在数据的时间戳基础上加一些延迟来保证不丢数据，这一点对于乱序流的正确处理非常重要。

3. 水位线特性

水位线是插入到数据流中的一个标记，可以认为是一个特殊的数据。
水位线主要的内容是一个时间戳，用来表示当前事件时间的进展。
水位线是基于数据的时间戳生成的。
水位线的时间戳必须单调递增，以确保任务的事件时间时钟一直向前推进。
水位线可以通过设置延迟，来保证正确处理乱序数据。
一个水位线Watermark(t)，表示在当前流中事件时间已经达到了时间戳t，这代表t之前的所有数据都到齐了，之后流中不会出现时间戳t’ ≤ t的数据。

提示

水位线是Flink流处理中保证结果正确性的核心机制，它往往会跟窗口一起配合，完成对乱序数据的正确处理。

4. 水位线和窗口的工作原理

误解：我们定义一个时间窗口，每10秒统计一次数据，那么就相当于把窗口放在那里，从0秒开始收集数据；到10秒时，处理当前窗口内所有数据，输出一个结果，然后清空窗口继续收集数据；到20秒时，再对窗口内所有数据进行计算处理，输出结果；依次类推。
问题描述：对于处理时间下的窗口而言，这样理解似乎没什么问题。然而如果我们采用事件时间语义，就会有些费解了。由于有乱序数据，我们需要设置一个延迟时间来等所有数据到齐。比如上面的例子中，我们可以设置延迟时间为2秒，这样0~10秒的窗口会在时间戳为12的数据到来之后，才真正关闭计算输出结果，这样就可以正常包含迟到的9秒数据了。

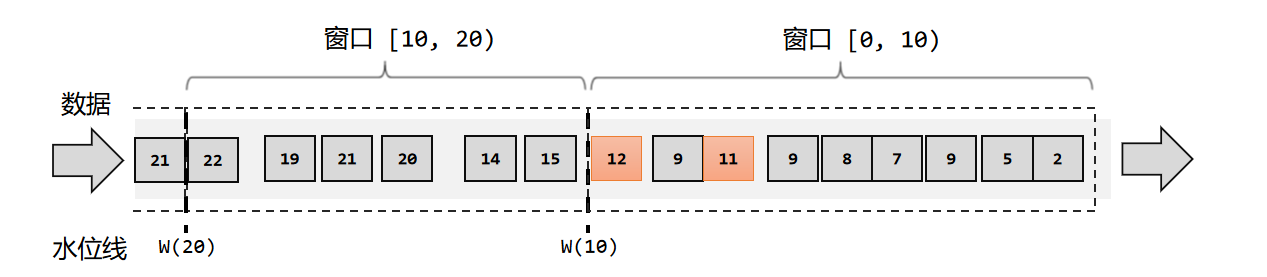

但是这样一来，0~10秒的窗口不光包含了迟到的9秒数据，连11秒和12秒的数据也包含进去了。我们为了正确处理迟到数据，结果把早到的数据划分到了错误的窗口——最终结果都是错误的。

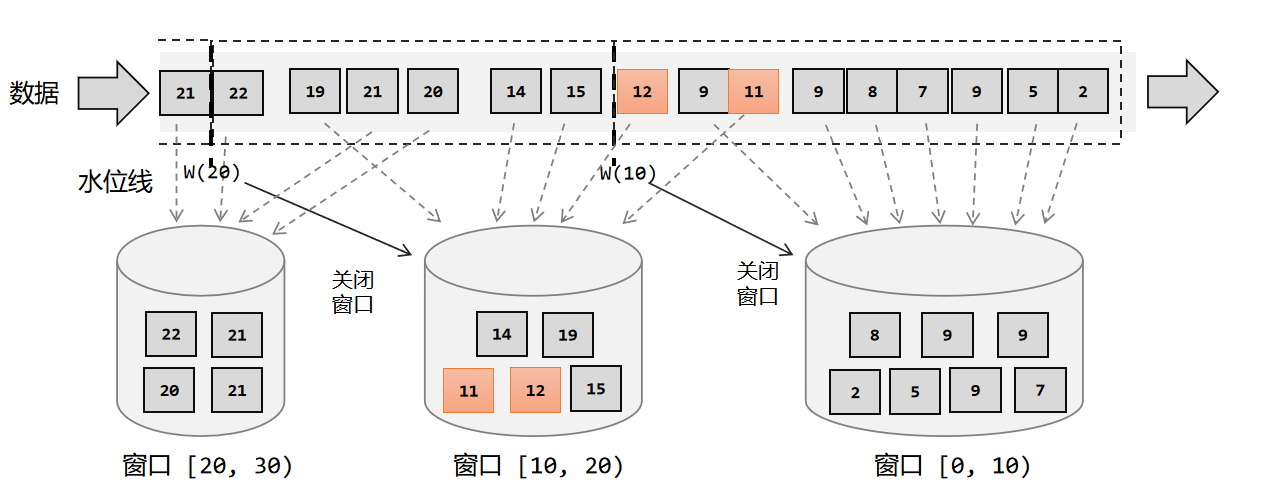

Alt text 正确理解：在Flink中，窗口其实并不是一个"框"，应该把窗口理解成一个"桶"。在Flink中，窗口可以把流切割成有限大小的多个"存储桶"(bucket)；每个数据都会分发到对应的桶中，当到达窗口结束时间时，就对每个桶中收集的数据进行计算处理。
Alt text

总结

Flink中窗口并不是静态准备好的，而是动态创建——当有落在这个窗口区间范围的数据达到时，才创建对应的窗口。另外，这里我们认为到达窗口结束时间时，窗口就触发计算并关闭，事实上"触发计算"和"窗口关闭"两个行为也可以分开，这部分内容我们会在后面详述。

5. 生成水位线

5.1 生成水位线的总体原则

完美的水位线是"绝对正确"的，也就是一个水位线一旦出现，就表示这个时间之前的数据已经全部到齐、之后再也不会出现了。不过如果要保证绝对正确，就必须等足够长的时间，这会带来更高的延迟。
如果我们希望处理得更快、实时性更强，那么可以将水位线延迟设得低一些。这种情况下，可能很多迟到数据会在水位线之后才到达，就会导致窗口遗漏数据，计算结果不准确。当然，如果我们对准确性完全不考虑、一味地追求处理速度，可以直接使用处理时间语义，这在理论上可以得到最低的延迟。
所以Flink中的水位线，其实是流处理中对低延迟和结果正确性的一个权衡机制，而且把控制的权力交给了程序员，我们可以在代码中定义水位线的生成策略。

5.2 水位线生成策略

watermark的生成方式本质上是有两种：周期性生成和标记生成。在Flink的DataStream API中，有一个单独用于生成水位线的方法：assignTimestampsAndWatermarks()，它主要用来为流中的数据分配时间戳，并生成水位线来指示事件时间。
说明：WatermarkStrategy作为参数，这就是所谓的"水位线生成策略"。WatermarkStrategy是一个接口，该接口中包含了一个"时间戳分配器"TimestampAssigner和一个"水位线生成器"WatermarkGenerator。

java

public interface WatermarkStrategy<T>
    extends TimestampAssignerSupplier<T>,
            WatermarkGeneratorSupplier<T>{

    // 负责从流中数据元素的某个字段中提取时间戳，并分配给元素。时间戳的分配是生成水位线的基础。
    @Override
    TimestampAssigner<T> createTimestampAssigner(TimestampAssignerSupplier.Context context);

    // 主要负责按照既定的方式，基于时间戳生成水位线
    @Override
    WatermarkGenerator<T> createWatermarkGenerator(WatermarkGeneratorSupplier.Context context);
}

5.3 Flink内置水位线

有序流中内置水位线设置
对于有序流，主要特点就是时间戳单调增长，所以永远不会出现迟到数据的问题。这是周期性生成水位线的最简单的场景，直接调用WatermarkStrategy.forMonotonousTimestamps()方法就可以实现。

java

/**
 * 时间有序数据流
 */
public class FlinkWaterMarkMonoDemo {
    public static void main(String[] args) throws Exception {
        StreamExecutionEnvironment env = StreamExecutionEnvironment.createLocalEnvironmentWithWebUI(new Configuration());
        env.setParallelism(1);

        DataStream<WaterSensor> lines = env.socketTextStream("192.168.73.44", 7777)
                .map(value -> {
                    String[] split = value.split(",");
                    return new WaterSensor(split[0], Long.valueOf(split[1]), Integer.valueOf(split[2]));
                });
        // 1.定义Watermark策略
        WatermarkStrategy<WaterSensor> watermarkStrategy = WatermarkStrategy
                // 1.1 指定watermark生成：升序的watermark，没有等待时间
                .<WaterSensor>forMonotonousTimestamps()
                // 1.2 指定 时间戳分配器，从数据中提取得到时间戳
                .withTimestampAssigner(new SerializableTimestampAssigner<WaterSensor>() {
                    @Override
                    public long extractTimestamp(WaterSensor element, long recordTimestamp) {
                        System.out.println("当前数据" + element + ", recordTimestamp: " + recordTimestamp);
                        // 简单起见，输入就直接是秒值，这里要求毫秒值，需要乘以1000
                        return element.getTs() * 1000;
                    }
                });
        SingleOutputStreamOperator<WaterSensor> watermarkStream =
                // 2. 指定使用我们定义的 watermark策略
                lines.assignTimestampsAndWatermarks(watermarkStrategy);

        WindowedStream<WaterSensor, String, TimeWindow> window = watermarkStream.keyBy(value -> value.getId())
                // 3.使用 事件时间语义 的窗口
                .window(TumblingEventTimeWindows.of(Time.seconds(10)));
        window.process(new ProcessWindowFunction<WaterSensor, String, String, TimeWindow>() {
            @Override
            public void process(String key, ProcessWindowFunction<WaterSensor, String, String, TimeWindow>.Context context, Iterable<WaterSensor> elements, Collector<String> out) throws Exception {
                long startTs = context.window().getStart();
                long endTs = context.window().getEnd();
                String windowStart = DateFormatUtils.format(startTs, "mm:ss.SSS");
                String windowEnd = DateFormatUtils.format(endTs, "mm:ss.SSS");

                long size = elements.spliterator().estimateSize();
                out.collect("key="+key+"窗口：("+windowStart + ", " + windowEnd+")收集到了"+size+"条数据==>"+elements);
            }
        }).print();

        env.execute();
    }
}

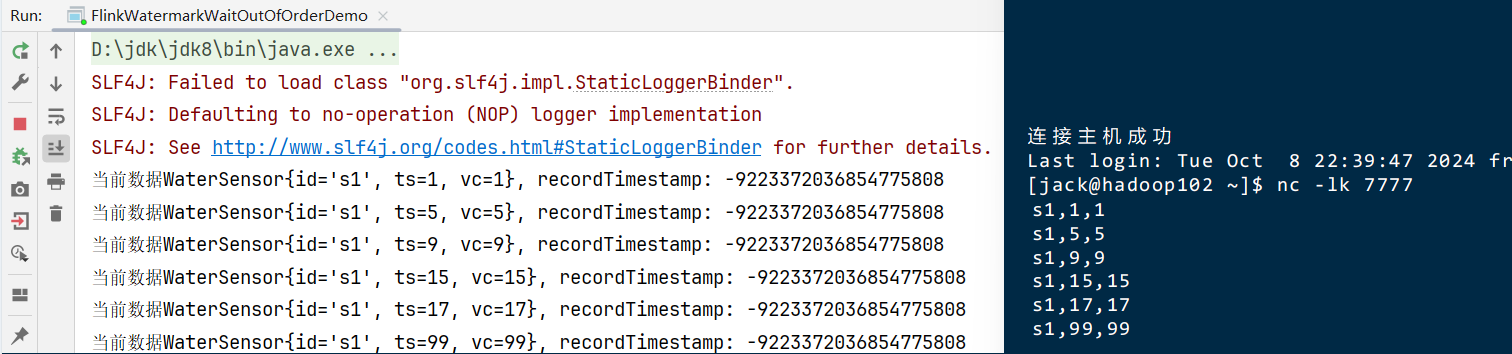

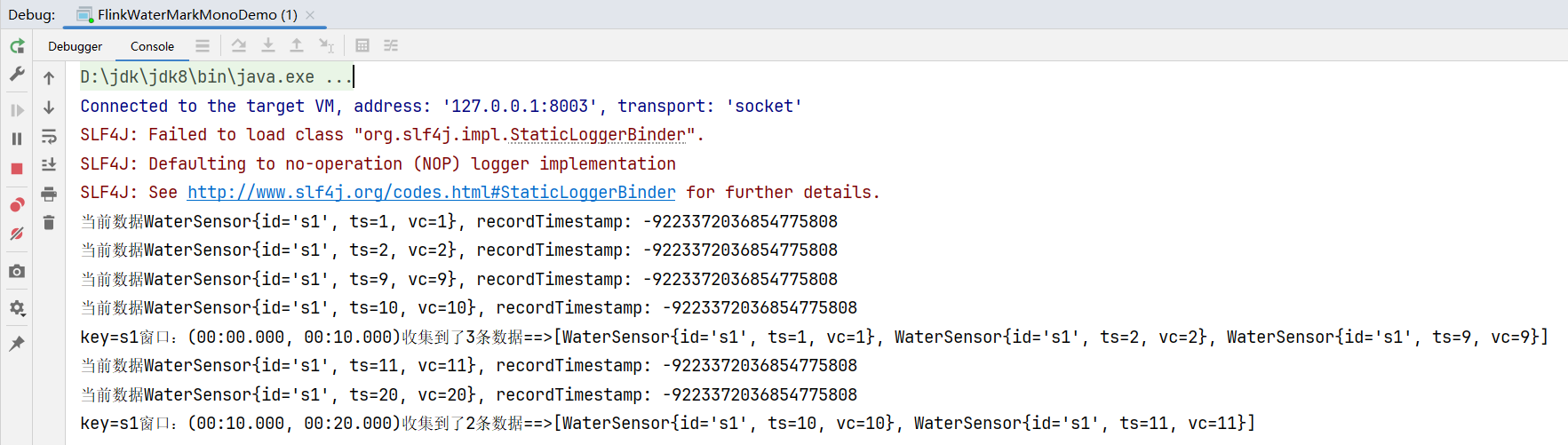

运行结果,可见如果输入数据ts字段的值大于等于10的倍数就会触发窗口计算：
Alt text

乱序流中内置水位线设置
由于乱序流中需要等待迟到数据到齐，所以必须设置一个固定量的延迟时间。这时生成水位线的时间戳，就是当前数据流中最大的时间戳减去延迟的结果，相当于把表调慢，当前时钟会滞后于数据的最大时间戳。调用WatermarkStrategy. forBoundedOutOfOrderness()方法就可以实现。这个方法需要传入一个maxOutOfOrderness参数，表示"最大乱序程度"，它表示数据流中乱序数据时间戳的最大差值；如果我们能确定乱序程度，那么设置对应时间长度的延迟，就可以等到所有的乱序数据了。

java

/**
 * 时间乱序数据流
 */
public class FlinkWatermarkOutOfOrderDemo {
    public static void main(String[] args) throws Exception {
        StreamExecutionEnvironment env = StreamExecutionEnvironment.createLocalEnvironmentWithWebUI(new Configuration());
        env.setParallelism(1);

        DataStream<WaterSensor> lines = env.socketTextStream("192.168.73.44", 7777)
                .map(value -> {
                    String[] split = value.split(",");
                    return new WaterSensor(split[0], Long.valueOf(split[1]), Integer.valueOf(split[2]));
                });
        // 1.定义Watermark策略
        WatermarkStrategy<WaterSensor> watermarkStrategy = WatermarkStrategy
                // 1.1 指定watermark生成： 乱序的watermark，等待时间 5s
                .<WaterSensor>forBoundedOutOfOrderness(Duration.ofSeconds(5))
                // 1.2 指定 时间戳分配器，从数据中提取得到时间戳
                .withTimestampAssigner(new SerializableTimestampAssigner<WaterSensor>() {
                    @Override
                    public long extractTimestamp(WaterSensor element, long recordTimestamp) {
                        System.out.println("当前数据" + element + ", recordTimestamp: " + recordTimestamp);
                        // 简单起见，输入就直接是秒值，这里要求毫秒值，需要乘以1000
                        return element.getTs() * 1000;
                    }
                });
        SingleOutputStreamOperator<WaterSensor> watermarkStream =
                // 2. 指定使用我们定义的 watermark策略
                lines.assignTimestampsAndWatermarks(watermarkStrategy);

        WindowedStream<WaterSensor, String, TimeWindow> window = watermarkStream.keyBy(value -> value.getId())
                // 3.使用 事件时间语义 的窗口
                .window(TumblingEventTimeWindows.of(Time.seconds(10)));
        window.process(new ProcessWindowFunction<WaterSensor, String, String, TimeWindow>() {
            @Override
            public void process(String key, ProcessWindowFunction<WaterSensor, String, String, TimeWindow>.Context context, Iterable<WaterSensor> elements, Collector<String> out) throws Exception {
                long startTs = context.window().getStart();
                long endTs = context.window().getEnd();
                String windowStart = DateFormatUtils.format(startTs, "mm:ss.SSS");
                String windowEnd = DateFormatUtils.format(endTs, "mm:ss.SSS");

                long size = elements.spliterator().estimateSize();
                out.collect("key="+key+"窗口：("+windowStart + ", " + windowEnd+")收集到了"+size+"条数据==>"+elements);
            }
        }).print();

        env.execute();
    }
}

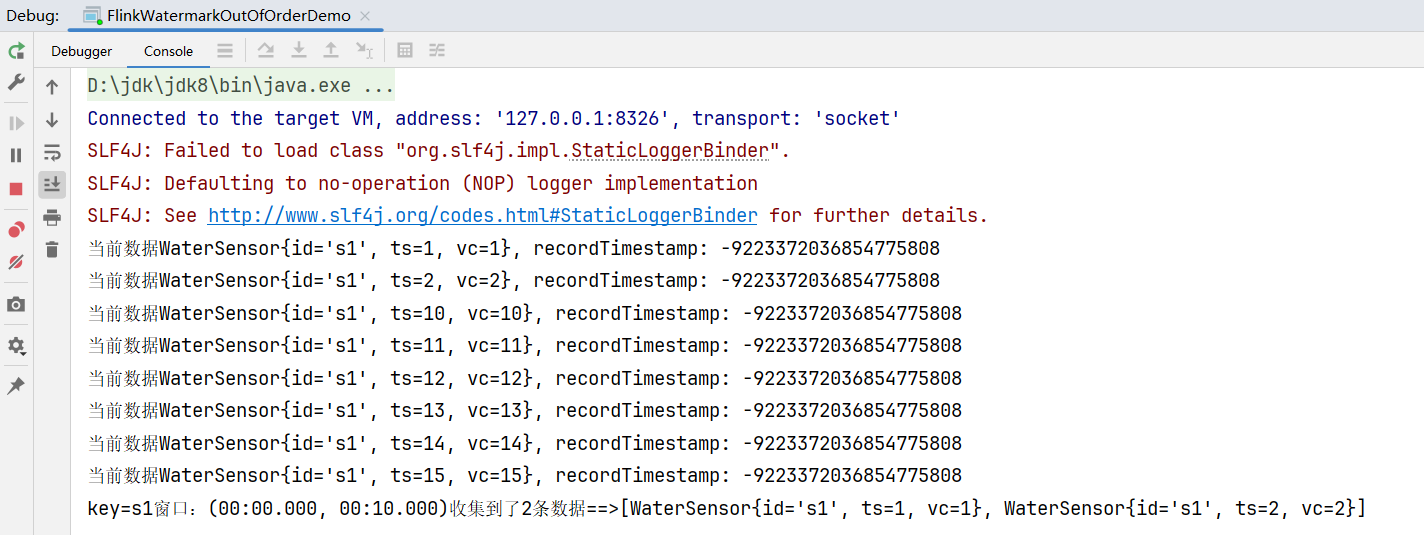

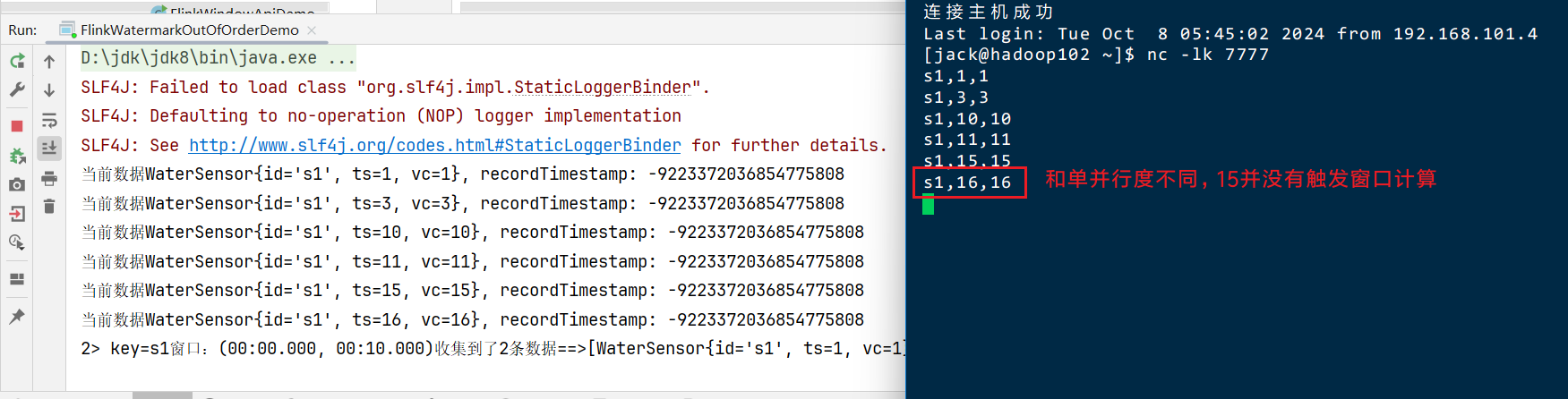

运行结果：
Alt text

5.4 自定义水位线生成器

周期性水位线生成器(Periodic Generator)
周期性生成器一般是通过onEvent()观察判断输入的事件，而在onPeriodicEmit()里发出水位线。下面是一段自定义周期性生成水位线的代码：

MyWatermarkStrategyGenerator.javaCustomWatermarkDemo.java

java

/**
 * 可以基于事件或者周期性的生成 watermark
 */
public class MyWatermarkStrategyGenerator<T> implements WatermarkGenerator<T> {

    private long delayTs = 0L; // 延迟时间
    private long maxTs = 0;

    public MyWatermarkStrategyGenerator(long delayTs){
        this.delayTs = delayTs;
        this.maxTs = Long.MIN_VALUE + this.delayTs + 1;
    }
    /**
     * 每条数据来都会调用一次，用来获取最大的事件时间，可以用来生成新的 watermark
     * @param event
     * @param eventTimestamp 提取到的数据的中的 事件时间
     * @param output
     */
    @Override
    public void onEvent(T event, long eventTimestamp, WatermarkOutput output) {
        maxTs = Math.max(maxTs, eventTimestamp);
        System.out.println("调用onEvent方法，获取最大的时间戳= "+maxTs);
    }
    /**
     * 周期性的调用，可以用来生成新的 watermark
     * <p>调用此方法生成 watermark 的间隔时间由 {@link ExecutionConfig#getAutoWatermarkInterval()} 决定。
     */
    @Override
    public void onPeriodicEmit(WatermarkOutput output) {
        // 这里使用基于周期生成水位线
        output.emitWatermark(new Watermark(maxTs - delayTs - 1L));
        System.out.println("调用onPeriodicEmit方法，获取最大的时间戳= "+maxTs);
    }
}

java

public class CustomWatermarkDemo {
    public static void main(String[] args) throws Exception {
        StreamExecutionEnvironment env = StreamExecutionEnvironment.createLocalEnvironmentWithWebUI(new Configuration());
        env.setParallelism(1);
        // 设置周期2000ms, 默认为200ms
        env.getConfig().setAutoWatermarkInterval(2000);
        DataStream<WaterSensor> sensorDS = env.socketTextStream("hadoop102", 7777)
                .map(value -> {
                    String[] split = value.split(",");
                    return new WaterSensor(split[0], Long.valueOf(split[1]), Integer.valueOf(split[2]));
                });
        // 1.使用自定义 Watermark策略, 设置延迟时间为 3s
        WatermarkStrategy customWatermarkStrategy =
                WatermarkStrategy
                        .forGenerator(ctx -> new MyWatermarkStrategyGenerator<WaterSensor>(3000L))
                        // 从数据中提取得到时间戳, 以便后续使用
                        .withTimestampAssigner(((element, recordTimestamp) -> element.getTs() * 1000L));
        // 2. 指定使用我们定义的 watermark策略
        SingleOutputStreamOperator<WaterSensor> sensorDSwithWaterMark = sensorDS
                .assignTimestampsAndWatermarks(customWatermarkStrategy);

        sensorDSwithWaterMark.keyBy(waterSensor -> waterSensor.getId())
                .window(TumblingEventTimeWindows.of(Time.seconds(10)))
                .process(new ProcessWindowFunction<WaterSensor, String, String, TimeWindow>() {
            @Override
            public void process(String key, ProcessWindowFunction<WaterSensor, String, String, TimeWindow>.Context context, Iterable<WaterSensor> elements, Collector<String> out) throws Exception {
                    long startTs = context.window().getStart();
                    long endTs = context.window().getEnd();
                    String windowStart = DateFormatUtils.format(startTs, "mm:ss.SSS");
                    String windowEnd = DateFormatUtils.format(endTs, "mm:ss.SSS");

                    long size = elements.spliterator().estimateSize();
                    out.collect("key=" + key + "窗口：(" + windowStart + ", " + windowEnd + ")收集到了" + size + "条数据==>" + elements);
            }
        }).print();

        env.execute();
    }
}

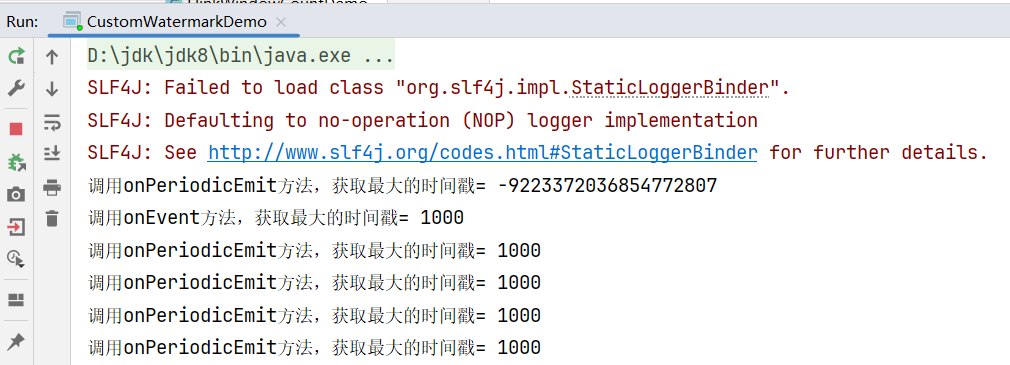

运行结果：
Alt text 我们在onPeriodicEmit()里调用output.emitWatermark()，就可以发出水位线了；这个方法由系统框架周期性地调用，默认200ms一次。
如果想修改默认周期时间，可以通过下面方法修改。例如：修改为400ms-env.getConfig().setAutoWatermarkInterval(400L);
2. 断点式水位线生成器(Punctuated Generator)
断点式生成器会不停地检测onEvent()中的事件，当发现带有水位线信息的事件时，就立即发出水位线。我们把发射水位线的逻辑写在MyWatermarkStrategyGenerator.java的onEvent方法当中即可。

MyWatermarkStrategyGenerator2.javaCustomWatermarkDemo.java

java

public class MyWatermarkStrategyGenerator2<T> implements WatermarkGenerator<T> {

    private long delayTs = 0L; // 延迟时间
    private long maxTs = 0;

    public MyWatermarkStrategyGenerator2(long delayTs){
        this.delayTs = delayTs;
        this.maxTs = Long.MIN_VALUE + this.delayTs + 1;
    }
    /**
     * 每条数据来都会调用一次，用来获取最大的事件时间，可以用来生成新的 watermark
     * @param event
     * @param eventTimestamp 提取到的数据的中的 事件时间
     * @param output
     */
    @Override
    public void onEvent(T event, long eventTimestamp, WatermarkOutput output) {
        maxTs = Math.max(maxTs, eventTimestamp);
        output.emitWatermark(new Watermark(maxTs - delayTs - 1L));
        System.out.println("调用onEvent方法，获取最大的时间戳= "+maxTs + "，水位线Watermark："+(maxTs-delayTs-1L));
    }
    /**
     * 周期性的调用，可以用来生成新的watermark
     * <p>调用此方法生成watermark的间隔时间由 {@link ExecutionConfig#getAutoWatermarkInterval()} 决定。
     */
    @Override
    public void onPeriodicEmit(WatermarkOutput output) {
        // 这里使用基于周期生成水位线
    }
}

java

public class CustomWatermarkDemo {
    public static void main(String[] args) throws Exception {
        StreamExecutionEnvironment env = StreamExecutionEnvironment.createLocalEnvironmentWithWebUI(new Configuration());
        env.setParallelism(1);
        // 设置周期2000ms, 默认为200ms
        env.getConfig().setAutoWatermarkInterval(2000);
        DataStream<WaterSensor> sensorDS = env.socketTextStream("hadoop102", 7777)
                .map(value -> {
                    String[] split = value.split(",");
                    return new WaterSensor(split[0], Long.valueOf(split[1]), Integer.valueOf(split[2]));
                });
        // 1.使用自定义 Watermark策略, 设置延迟时间为 3s
        WatermarkStrategy customWatermarkStrategy =
                WatermarkStrategy
                        .forGenerator(ctx -> new MyWatermarkStrategyGenerator2<WaterSensor>(3000L))
                        // 从数据中提取得到时间戳, 以便后续使用
                        .withTimestampAssigner(((element, recordTimestamp) -> element.getTs() * 1000L));
        // 2. 指定使用我们定义的 watermark策略
        SingleOutputStreamOperator<WaterSensor> sensorDSwithWaterMark = sensorDS
                .assignTimestampsAndWatermarks(customWatermarkStrategy);

        sensorDSwithWaterMark.keyBy(waterSensor -> waterSensor.getId())
                .window(TumblingEventTimeWindows.of(Time.seconds(10)))
                .process(new ProcessWindowFunction<WaterSensor, String, String, TimeWindow>() {
            @Override
            public void process(String key, ProcessWindowFunction<WaterSensor, String, String, TimeWindow>.Context context, Iterable<WaterSensor> elements, Collector<String> out) throws Exception {
                    long startTs = context.window().getStart();
                    long endTs = context.window().getEnd();
                    String windowStart = DateFormatUtils.format(startTs, "mm:ss.SSS");
                    String windowEnd = DateFormatUtils.format(endTs, "mm:ss.SSS");

                    long size = elements.spliterator().estimateSize();
                    out.collect("key=" + key + "窗口：(" + windowStart + ", " + windowEnd + ")收集到了" + size + "条数据==>" + elements);
            }
        }).print();

        env.execute();
    }
}

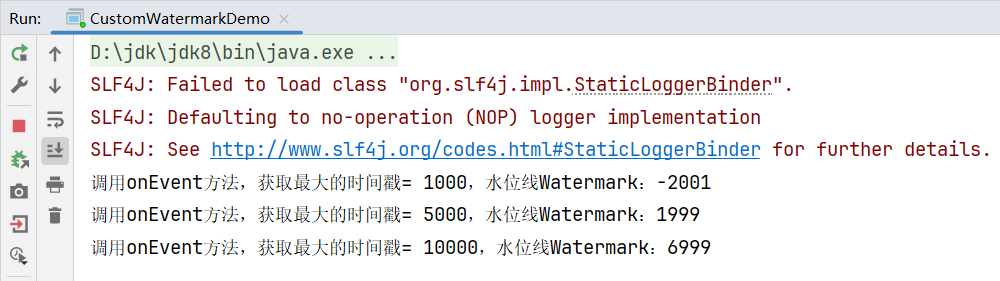

运行结果：
Alt text 3. 在数据源中发送水位线
我们也可以在自定义的数据源中抽取事件时间，然后发送水位线。这里要注意的是，在自定义数据源中发送了水位线以后，就不能再在程序中使用assignTimestampsAndWatermarks()方法来生成水位线了。也就是在自定义数据源中生成水位线和在程序中使用assignTimestampsAndWatermarks()方法生成水位线二者只能取其一。

java

env.fromSource(
kafkaSource, WatermarkStrategy.forBoundedOutOfOrderness(Duration.ofSeconds(3)), "kafkasource"
)

6. 水位线的传递

6.1 多并行度的水位线处理

之前水位线的在流处理中，并行度为1，而实际往往是数据处理是多线程并发处理，真实情况是上游任务处理完水位线、时钟改变之后，要把当前的水位线再次发出，广播给所有的下游子任务。而当一个任务接收到多个上游并行任务传递来的水位线时，应该以最小的那个作为当前任务的事件时钟(和管理学中的短板效应类似，短板效应说的是一个木桶由许多块木板组成，如果这些木板的长度不一，那么木桶的最大容量不是由最长的木板决定的，而是由最短的木板决定的)。
水位线在上下游任务之间的传递，非常巧妙地避免了分布式系统中没有统一时钟的问题，每个任务都以"处理完之前所有数据"为标准来确定自己的时钟。

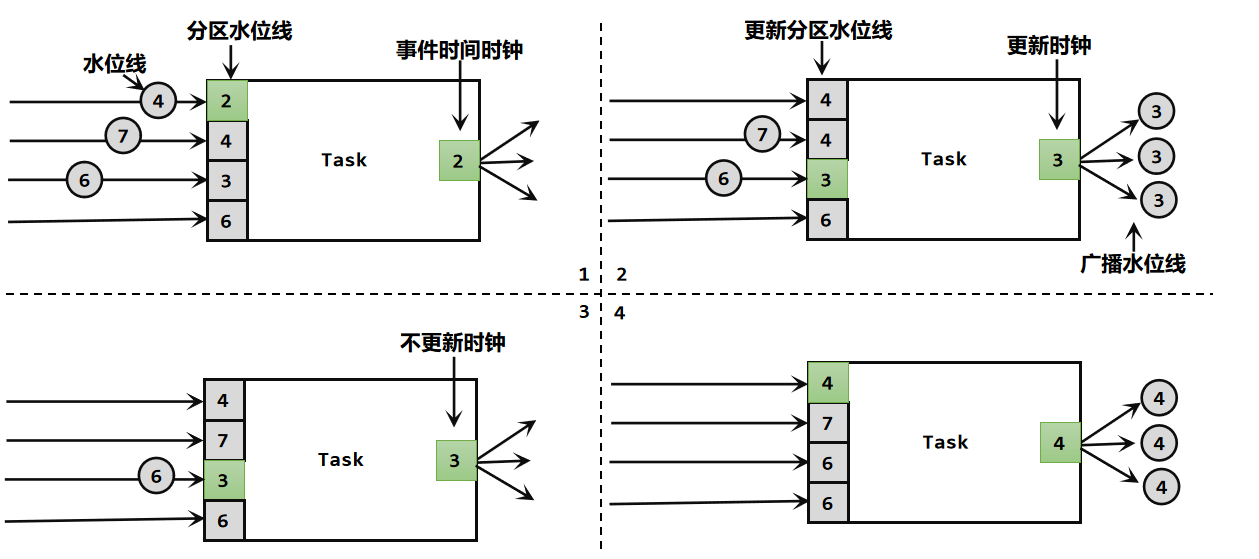

Alt text 图中以某一个数据处理节点Task进行数据处理过程, 该Task具有4个分区说明：

Task里的分区接收到处理2、4、3、6的数据，最小的数据是2，数据4、6、7还没到该Task节点，该Task将2作为水位线广播出去。
2处理完成数据4来后，分区当前处理的数据有4、4、3、6, 最小的数据是3，数据6、7还没到该Task节点，该Task将3作为水位线广播出去。
4处理完成数据7来后，分区当前处理的数据有4、7、3、6, 最小的数据还是3，数据6还没到该Task节点，该Task将3作为水位线广播出去。
3处理完成数据6来后，分区当前处理的数据有4、7、3、6, 最小的数据还是4，该Task将4作为水位线广播出去。
使用之前的FlinkWatermarkOutOfOrderDemo.java代码为例, 设置并行度为2：

java

public class FlinkWatermarkOutOfOrderDemo {
    public static void main(String[] args) throws Exception {
        StreamExecutionEnvironment env = StreamExecutionEnvironment.createLocalEnvironmentWithWebUI(new Configuration());
        // 设置并行度为2
        env.setParallelism(2);

        DataStream<WaterSensor> lines = env.socketTextStream("hadoop102", 7777)
                .map(value -> {
                    String[] split = value.split(",");
                    return new WaterSensor(split[0], Long.valueOf(split[1]), Integer.valueOf(split[2]));
                });
        // 1.定义Watermark策略
        WatermarkStrategy<WaterSensor> watermarkStrategy = WatermarkStrategy
                // 1.1 指定watermark生成： 乱序的watermark，等待时间 5s
                .<WaterSensor>forBoundedOutOfOrderness(Duration.ofSeconds(5))
                // 1.2 指定 时间戳分配器，从数据中提取得到时间戳
                .withTimestampAssigner(new SerializableTimestampAssigner<WaterSensor>() {
                    @Override
                    public long extractTimestamp(WaterSensor element, long recordTimestamp) {
                        System.out.println("当前数据" + element + ", recordTimestamp: " + recordTimestamp);
                        // 简单起见，输入就直接是秒值，这里要求毫秒值，需要乘以1000
                        return element.getTs() * 1000;
                    }
                });
        SingleOutputStreamOperator<WaterSensor> watermarkStream =
                // 2. 指定使用我们定义的 watermark策略
                lines.assignTimestampsAndWatermarks(watermarkStrategy);

        WindowedStream<WaterSensor, String, TimeWindow> window = watermarkStream.keyBy(value -> value.getId())
                // 3.使用 事件时间语义 的窗口
                .window(TumblingEventTimeWindows.of(Time.seconds(10)));
        window.process(new ProcessWindowFunction<WaterSensor, String, String, TimeWindow>() {
            @Override
            public void process(String key, ProcessWindowFunction<WaterSensor, String, String, TimeWindow>.Context context, Iterable<WaterSensor> elements, Collector<String> out) throws Exception {
                long startTs = context.window().getStart();
                long endTs = context.window().getEnd();
                String windowStart = DateFormatUtils.format(startTs, "mm:ss.SSS");
                String windowEnd = DateFormatUtils.format(endTs, "mm:ss.SSS");

                long size = elements.spliterator().estimateSize();
                out.collect("key="+key+"窗口：("+windowStart + ", " + windowEnd+")收集到了"+size+"条数据==>"+elements);
            }
        }).print();

        env.execute();
    }
}

运行结果：
Alt text

6.2 水位线空闲等待

在多个上游并行任务中，如果有其中一个没有数据，由于当前Task是以最小的那个作为当前任务的事件时钟，就会导致当前Task的水位线无法推进，就可能导致窗口无法触发。这时候可以设置空闲等待。

java

public class FlinkWatermarkWithIdlenessOutOfOrderDemo {
    public static void main(String[] args) throws Exception {
        StreamExecutionEnvironment env = StreamExecutionEnvironment.createLocalEnvironmentWithWebUI(new Configuration());
        // 设置并行度为2
        env.setParallelism(2);

        DataStream<WaterSensor> lines = env.socketTextStream("hadoop102", 7777)
                .map(value -> {
                    String[] split = value.split(",");
                    return new WaterSensor(split[0], Long.valueOf(split[1]), Integer.valueOf(split[2]));
                }).partitionCustom(new Partitioner<WaterSensor>(){
                    @Override
                    public int partition(WaterSensor key, int numPartitions) {
                        return key.getVc() % numPartitions;
                    }
                }, r->r);
        // 1.定义Watermark策略
        WatermarkStrategy<WaterSensor> watermarkStrategy = WatermarkStrategy
                // 1.1 指定watermark生成： 乱序的watermark，等待时间 5s
                .<WaterSensor>forBoundedOutOfOrderness(Duration.ofSeconds(5))
                // 1.2 指定 时间戳分配器，从数据中提取得到时间戳
                .withTimestampAssigner(new SerializableTimestampAssigner<WaterSensor>() {
                    @Override
                    public long extractTimestamp(WaterSensor element, long recordTimestamp) {
                        System.out.println("当前数据" + element + ", recordTimestamp: " + recordTimestamp);
                        // 简单起见，输入就直接是秒值，这里要求毫秒值，需要乘以1000
                        return element.getTs() * 1000;
                    }
                })
                //  .withIdleness(Duration.ofSeconds(5))
                ;
        SingleOutputStreamOperator<WaterSensor> watermarkStream =
                // 2. 指定使用我们定义的 watermark策略
                lines.assignTimestampsAndWatermarks(watermarkStrategy);

        WindowedStream<WaterSensor, String, TimeWindow> window = watermarkStream.keyBy(value -> value.getId())
                // 3.使用 事件时间语义 的窗口
                .window(TumblingEventTimeWindows.of(Time.seconds(10)));
        window.process(new ProcessWindowFunction<WaterSensor, String, String, TimeWindow>() {
            @Override
            public void process(String key, ProcessWindowFunction<WaterSensor, String, String, TimeWindow>.Context context, Iterable<WaterSensor> elements, Collector<String> out) throws Exception {
                long startTs = context.window().getStart();
                long endTs = context.window().getEnd();
                String windowStart = DateFormatUtils.format(startTs, "mm:ss.SSS");
                String windowEnd = DateFormatUtils.format(endTs, "mm:ss.SSS");

                long size = elements.spliterator().estimateSize();
                out.collect("key="+key+"窗口：("+windowStart + ", " + windowEnd+")收集到了"+size+"条数据==>"+elements);
            }
        }).print();

        env.execute();
    }
}

运行结果，会发现即使WaterSensor对象中Ts的值为99也没有触发窗口计算：
Alt text 原因在于当前flink分区一共有两个，自定义分区器里面取模的时候，由于WaterSensor对象中Ts的值一直输入的是奇数，导致数据集中在map的某一个分区中，而水位线进行传递到第二个算子process的时候，process算子要接收所有分区的水位线，而map算子没有数据的分区里面水位线一直都为Long.minValue，因此process算子接收这两个分区的水位线，按照最小水位线作为自己的水位线原则，导致process算子的水位线就一直没有变化递增，就会一直等待中。
解决办法就是设置空闲等待时间：

java

public class FlinkWatermarkWithIdlenessOutOfOrderDemo {
    public static void main(String[] args) throws Exception {
        StreamExecutionEnvironment env = StreamExecutionEnvironment.createLocalEnvironmentWithWebUI(new Configuration());
        // 设置并行度为2
        env.setParallelism(2);

        DataStream<WaterSensor> lines = env.socketTextStream("hadoop102", 7777)
                .map(value -> {
                    String[] split = value.split(",");
                    return new WaterSensor(split[0], Long.valueOf(split[1]), Integer.valueOf(split[2]));
                }).partitionCustom(new Partitioner<WaterSensor>(){
                    @Override
                    public int partition(WaterSensor key, int numPartitions) {
                        return key.getVc() % numPartitions;
                    }
                }, r->r);
        // 1.定义Watermark策略
        WatermarkStrategy<WaterSensor> watermarkStrategy = WatermarkStrategy
                // 1.1 指定watermark生成： 乱序的watermark，等待时间 5s
                .<WaterSensor>forBoundedOutOfOrderness(Duration.ofSeconds(5))
                // 1.2 指定 时间戳分配器，从数据中提取得到时间戳
                .withTimestampAssigner(new SerializableTimestampAssigner<WaterSensor>() {
                    @Override
                    public long extractTimestamp(WaterSensor element, long recordTimestamp) {
                        System.out.println("当前数据" + element + ", recordTimestamp: " + recordTimestamp);
                        // 简单起见，输入就直接是秒值，这里要求毫秒值，需要乘以1000
                        return element.getTs() * 1000;
                    }
                })
                // 设置等待时间
                .withIdleness(Duration.ofSeconds(5));
        SingleOutputStreamOperator<WaterSensor> watermarkStream =
                // 2. 指定使用我们定义的 watermark策略
                lines.assignTimestampsAndWatermarks(watermarkStrategy);

        WindowedStream<WaterSensor, String, TimeWindow> window = watermarkStream.keyBy(value -> value.getId())
                // 3.使用 事件时间语义 的窗口
                .window(TumblingEventTimeWindows.of(Time.seconds(10)));
        window.process(new ProcessWindowFunction<WaterSensor, String, String, TimeWindow>() {
            @Override
            public void process(String key, ProcessWindowFunction<WaterSensor, String, String, TimeWindow>.Context context, Iterable<WaterSensor> elements, Collector<String> out) throws Exception {
                long startTs = context.window().getStart();
                long endTs = context.window().getEnd();
                String windowStart = DateFormatUtils.format(startTs, "mm:ss.SSS");
                String windowEnd = DateFormatUtils.format(endTs, "mm:ss.SSS");

                long size = elements.spliterator().estimateSize();
                out.collect("key="+key+"窗口：("+windowStart + ", " + windowEnd+")收集到了"+size+"条数据==>"+elements);
            }
        }).print();

        env.execute();
    }
}

7. 迟到数据的处理

7.1 推迟水位线推进

在水位线产生时，设置一个乱序容忍度，推迟系统时间的推进，保证窗口计算被延迟执行，为乱序的数据争取更多的时间进入窗口。

java

WatermarkStrategy.forBoundedOutOfOrderness(Duration.ofSeconds(10));

7.2 设置窗口延迟关闭

Flink的窗口，也允许迟到数据。当触发了窗口计算后，会先计算当前的结果，但是此时并不会关闭窗口。以后每来一迟到数据，就触发一次这条数据所在窗口计算(增量计算)。直到wartermark超过了窗口结束时间+推迟时间，此时窗会真正关闭。设置窗口延迟关闭时间:allowedLateness(Time.seconds(3))。

java

public class FlinkWatermarkAllowedLatenessDemo {
    public static void main(String[] args) throws Exception {
        StreamExecutionEnvironment env = StreamExecutionEnvironment.createLocalEnvironmentWithWebUI(new Configuration());
        // 设置并行度为1
        env.setParallelism(1);

        DataStream<WaterSensor> lines = env.socketTextStream("hadoop102", 7777)
                .map(value -> {
                    String[] split = value.split(",");
                    return new WaterSensor(split[0], Long.valueOf(split[1]), Integer.valueOf(split[2]));
                });
        // 1.定义Watermark策略
        WatermarkStrategy<WaterSensor> watermarkStrategy = WatermarkStrategy
                // 1.1 指定watermark生成： 乱序的watermark，等待时间 5s
                .<WaterSensor>forBoundedOutOfOrderness(Duration.ofSeconds(5))
                // 1.2 指定 时间戳分配器，从数据中提取得到时间戳
                .withTimestampAssigner(new SerializableTimestampAssigner<WaterSensor>() {
                    @Override
                    public long extractTimestamp(WaterSensor element, long recordTimestamp) {
                        System.out.println("当前数据" + element + ", recordTimestamp: " + recordTimestamp);
                        // 简单起见，输入就直接是秒值，这里要求毫秒值，需要乘以1000
                        return element.getTs() * 1000;
                    }
                });
        SingleOutputStreamOperator<WaterSensor> watermarkStream =
                // 2. 指定使用我们定义的 watermark策略
                lines.assignTimestampsAndWatermarks(watermarkStrategy);

        WindowedStream<WaterSensor, String, TimeWindow> window = watermarkStream.keyBy(value -> value.getId())
                // 3.使用 事件时间语义 的窗口
                .window(TumblingEventTimeWindows.of(Time.seconds(10)))
                // 设置允许迟到时间为 2s
                .allowedLateness(Time.seconds(2));
        window.process(new ProcessWindowFunction<WaterSensor, String, String, TimeWindow>() {
            @Override
            public void process(String key, ProcessWindowFunction<WaterSensor, String, String, TimeWindow>.Context context, Iterable<WaterSensor> elements, Collector<String> out) throws Exception {
                long startTs = context.window().getStart();
                long endTs = context.window().getEnd();
                String windowStart = DateFormatUtils.format(startTs, "mm:ss.SSS");
                String windowEnd = DateFormatUtils.format(endTs, "mm:ss.SSS");

                long size = elements.spliterator().estimateSize();
                out.collect("key="+key+"窗口：("+windowStart + ", " + windowEnd+")收集到了"+size+"条数据==>"+elements);
            }
        }).print();

        env.execute();
    }
}

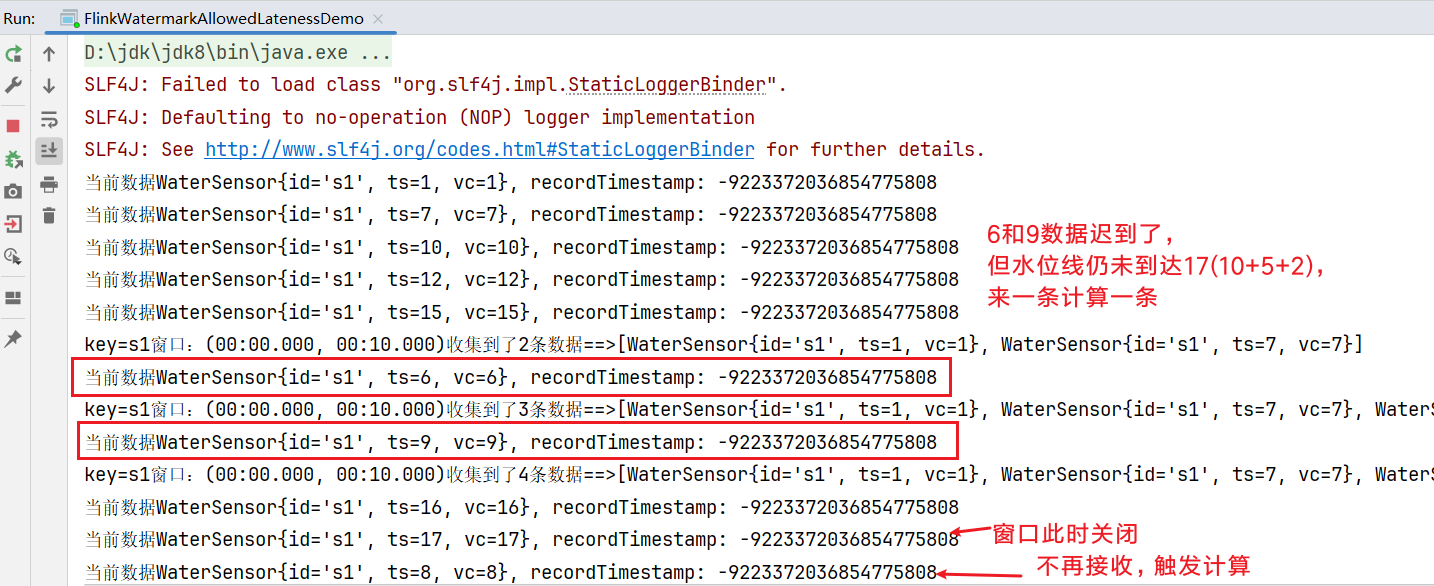

运行结果：
Alt text

7.3 侧流接收迟到的数据

使用侧输出流来进行兜底，如果窗口已经关闭，来了一条迟到的数据，已经关闭的窗口不会接收该数据，侧输出流接收进行接收数据，后续可以将侧输出流的数据落库，通过监控数据库来了解数据遗漏情况，或者使用代码处理合并到统计结果里面。

java

public class FlinkWatermarkSideOutputDemo {
    public static void main(String[] args) throws Exception {
        StreamExecutionEnvironment env = StreamExecutionEnvironment.createLocalEnvironmentWithWebUI(new Configuration());
        // 设置并行度为1
        env.setParallelism(1);

        DataStream<WaterSensor> lines = env.socketTextStream("hadoop102", 7777)
                .map(value -> {
                    String[] split = value.split(",");
                    return new WaterSensor(split[0], Long.valueOf(split[1]), Integer.valueOf(split[2]));
                });
        // 1.定义Watermark策略
        WatermarkStrategy<WaterSensor> watermarkStrategy = WatermarkStrategy
                // 1.1 指定watermark生成： 乱序的watermark，等待时间 5s
                .<WaterSensor>forBoundedOutOfOrderness(Duration.ofSeconds(5))
                // 1.2 指定 时间戳分配器，从数据中提取得到时间戳
                .withTimestampAssigner(new SerializableTimestampAssigner<WaterSensor>() {
                    @Override
                    public long extractTimestamp(WaterSensor element, long recordTimestamp) {
                        System.out.println("当前数据" + element + ", recordTimestamp: " + recordTimestamp);
                        // 简单起见，输入就直接是秒值，这里要求毫秒值，需要乘以1000
                        return element.getTs() * 1000;
                    }
                });
        SingleOutputStreamOperator<WaterSensor> watermarkStream =
                // 2. 指定使用我们定义的 watermark策略
                lines.assignTimestampsAndWatermarks(watermarkStrategy);

        OutputTag<WaterSensor> outputTag = new OutputTag<WaterSensor>("late_data", Types.POJO(WaterSensor.class));
        WindowedStream<WaterSensor, String, TimeWindow> window = watermarkStream.keyBy(value -> value.getId())
                // 3.使用 事件时间语义 的窗口
                .window(TumblingEventTimeWindows.of(Time.seconds(10)))
                // 设置允许迟到时间为 2s
                .allowedLateness(Time.seconds(2))
                .sideOutputLateData(outputTag);
        SingleOutputStreamOperator<String> process = window.process(new ProcessWindowFunction<WaterSensor, String, String, TimeWindow>() {
            @Override
            public void process(String key, ProcessWindowFunction<WaterSensor, String, String, TimeWindow>.Context context, Iterable<WaterSensor> elements, Collector<String> out) throws Exception {
                long startTs = context.window().getStart();
                long endTs = context.window().getEnd();
                String windowStart = DateFormatUtils.format(startTs, "mm:ss.SSS");
                String windowEnd = DateFormatUtils.format(endTs, "mm:ss.SSS");

                long size = elements.spliterator().estimateSize();
                out.collect("key=" + key + "窗口：(" + windowStart + ", " + windowEnd + ")收集到了" + size + "条数据==>" + elements);
            }
        });
        process.getSideOutput(outputTag).printToErr();
        process.print();
        env.execute();
    }
}

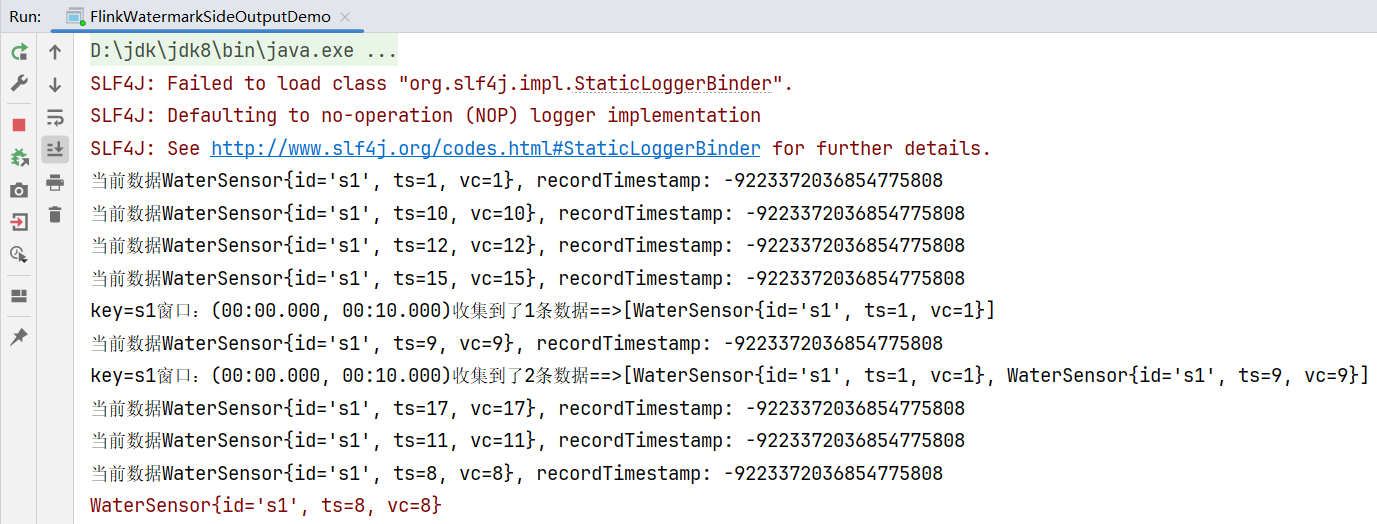

运行结果：
Alt text

水位线(Watermark) ​

1. 事件时间和窗口 ​

2. 什么是水位线 ​

2.1 有序流中的水位线 ​

2.2 乱序流中的水位线 ​

3. 水位线特性 ​

4. 水位线和窗口的工作原理 ​

5. 生成水位线 ​

5.1 生成水位线的总体原则 ​

5.2 水位线生成策略 ​

5.3 Flink内置水位线 ​

5.4 自定义水位线生成器 ​

6. 水位线的传递 ​

6.1 多并行度的水位线处理 ​

6.2 水位线空闲等待 ​

7. 迟到数据的处理 ​

7.1 推迟水位线推进 ​

7.2 设置窗口延迟关闭 ​

7.3 侧流接收迟到的数据 ​

水位线(Watermark)

1. 事件时间和窗口

2. 什么是水位线

2.1 有序流中的水位线

2.2 乱序流中的水位线

3. 水位线特性

4. 水位线和窗口的工作原理

5. 生成水位线

5.1 生成水位线的总体原则

5.2 水位线生成策略

5.3 Flink内置水位线

5.4 自定义水位线生成器

6. 水位线的传递

6.1 多并行度的水位线处理

6.2 水位线空闲等待

7. 迟到数据的处理

7.1 推迟水位线推进

7.2 设置窗口延迟关闭

7.3 侧流接收迟到的数据
