容错机制之检查点

在Flink中，有一套完整的容错机制来保证故障后的恢复，其中最重要的就是检查点。在流处理中，将之前某个时间点所有的状态保存下来，这份"存档"就是所谓的"检查点"(checkpoint)。 遇到故障重启的时候，我们可以从检查点中"读档"，恢复出之前的状态，这样就可以回到当时保存的一刻接着处理数据了。故障恢复之后继续处理的结果，应该与发生故障前完全一致，我们需要"检查"结果的正确性。所以，有时又会把checkpoint叫做"一致性检查点"。

1. 检查点的保存

1.1 周期性的触发保存

"随时存档"确实恢复起来方便，可是需要我们不停地做存档操作。如果每处理一条数据就进行检查点的保存，当大量数据同时到来时，就会耗费很多资源来频繁做检查点，数据处理的速度就会受到影响。所以在Flink中，检查点的保存是周期性触发的，间隔时间可以进行设置。

1.2 保存的时间点

我们应该在所有任务(算子)都恰好处理完一个相同的输入数据的时候，将它们的状态保存下来。这样做可以实现一个数据被所有任务(算子)完整地处理完，状态得到了保存。 如果出现故障，我们恢复到之前保存的状态，故障时正在处理的所有数据都需要重新处理；我们只需要让源(source)任务向数据源重新提交偏移量、请求重放数据就可以了。当然这需要源任务可以把偏移量作为算子状态保存下来，而且外部数据源能够重置偏移量；kafka就是满足这些要求的一个最好的例子。

1.3 保存的具体流程

检查点的保存，最关键的就是要等所有任务将"同一个数据"处理完毕。下面我们通过一个具体的例子，来详细描述一下检查点具体的保存过程。

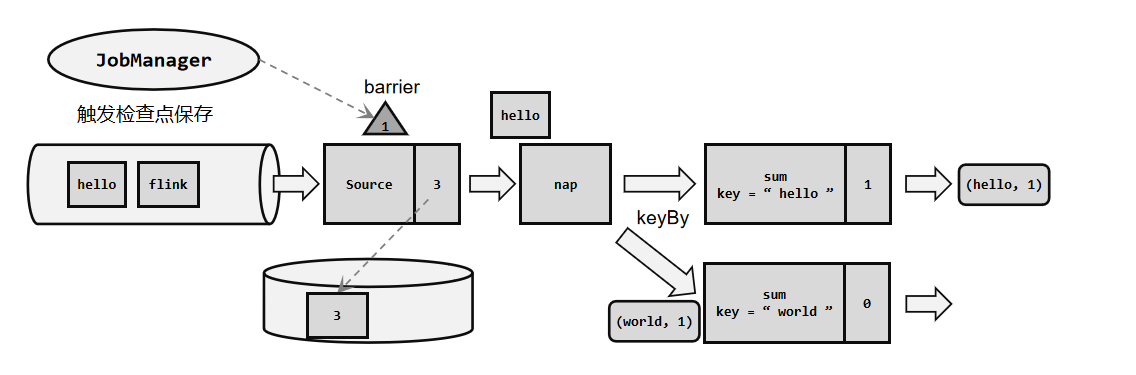

回忆一下我们最初实现的统计词频的程序——word count。这里为了方便，我们直接从数据源读入已经分开的一个个单词，例如这里输入的是： "hello"，"world"，"hello"，"flink"，"hello"，"world"，"hello"，"flink"… 我们所需要的就是每个任务都处理完"hello"之后保存自己的状态。

2. 从检查点恢复状态流程

2.1 正在处理数据流

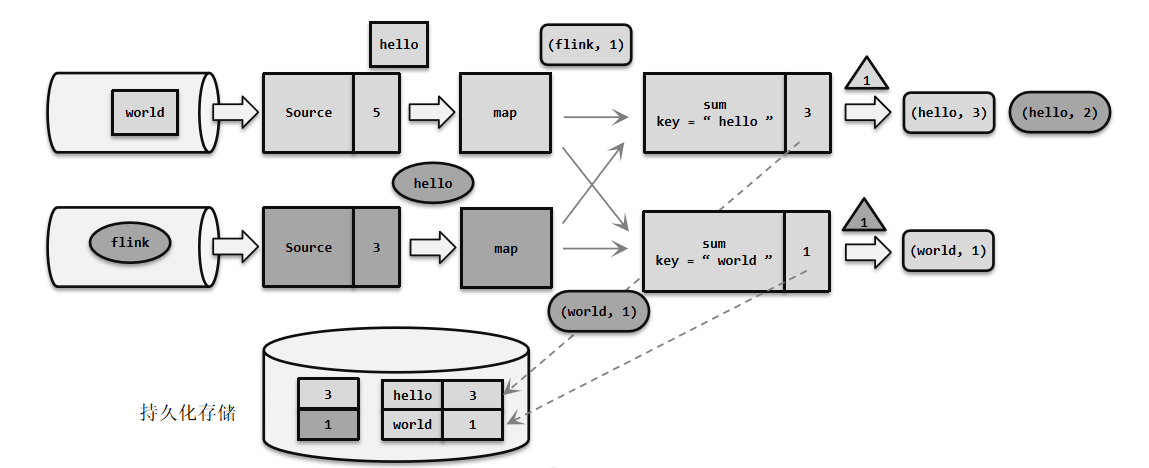

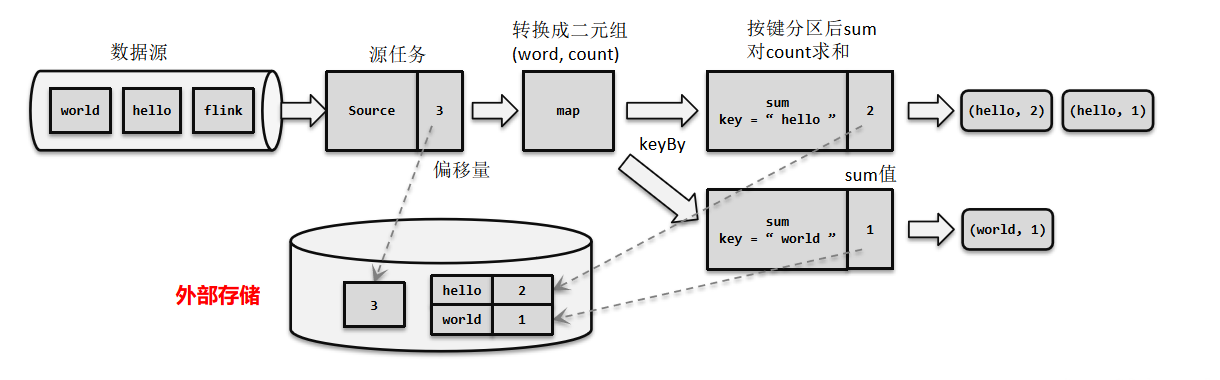

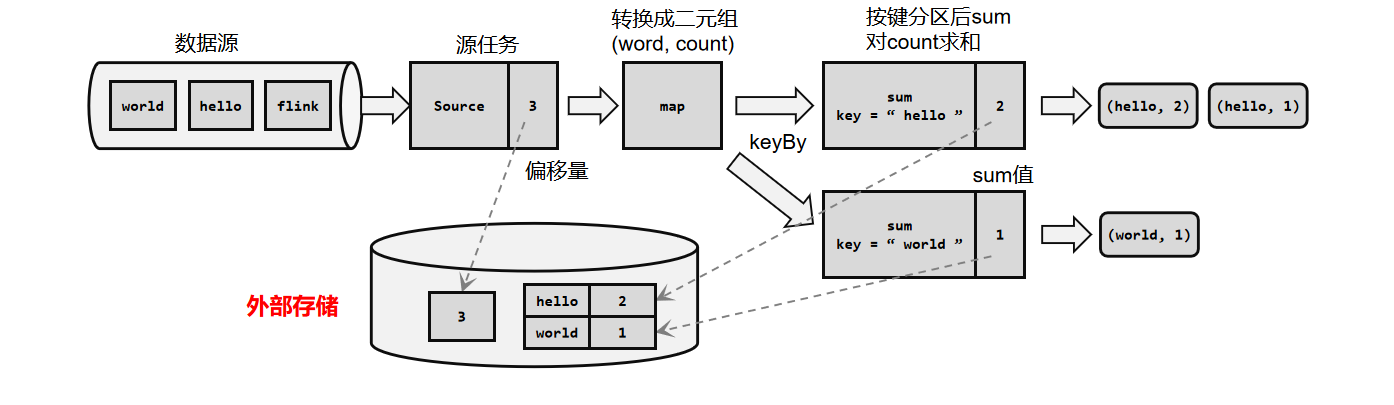

当我们需要保存检查点时，就是在所有任务处理完同一条数据后，对状态做个快照保存下来。例如我们输入数据为："hello"，"world"，"hello"，"flink"，"hello"，"world"，"hello"，"flink"… 我们所需要的就是每个任务都处理完"hello"之后保存自己的状态。 标红的hello表示它正在被处理，偏移量也就是3。

2.2 处理数据过程发生故障

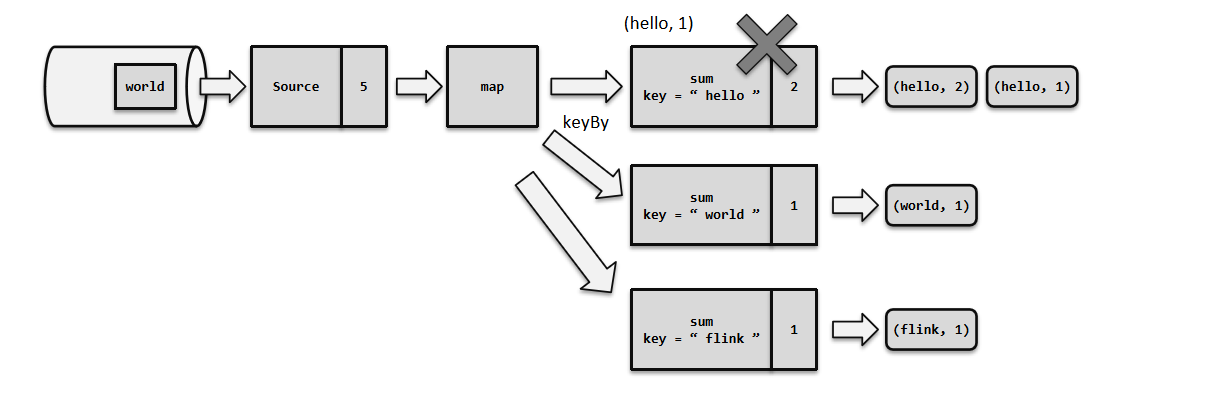

当发生故障时，就需要找到最近一次成功保存的检查点来恢复状态。 例如在前面的word count示例中，我们处理完三个数据后保存了一个检查点。之后继续运行，又正常处理了一个数据"flink"，在处理第五个数据"hello"时发生了故障。
这里Source任务已经处理完毕，所以偏移量为5；Map任务也处理完成了。而Sum任务在处理中发生了故障，此时状态并未保存。

2.3 重启应用->读取检查点，重置状态

接下来就需要从检查点来恢复状态了。具体的步骤为：

1. 重启应用
   遇到故障之后，第一步当然就是重启。我们将应用重新启动后，所有任务的状态会清空。
2. 读取检查点，重置状态

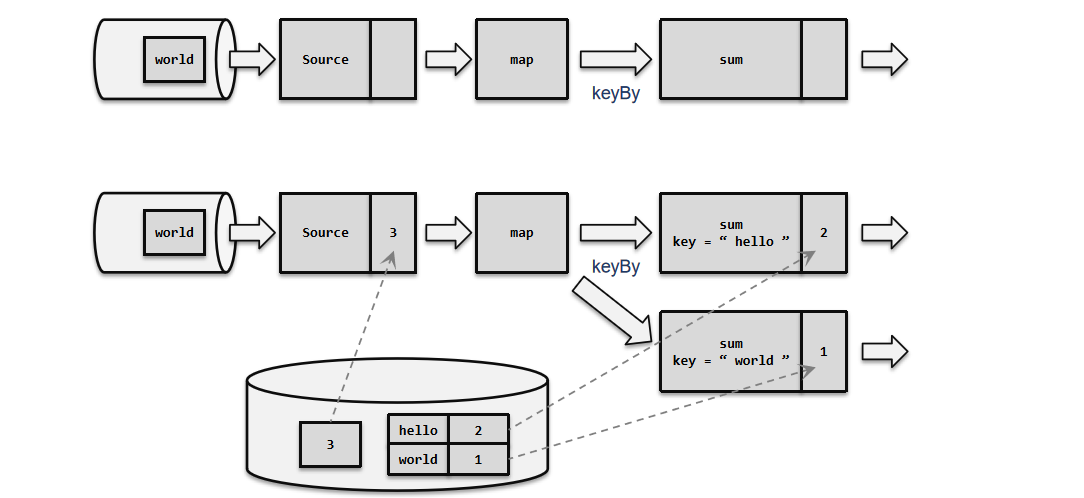

   找到最近一次保存的检查点，从中读出每个算子任务状态的快照，分别填充到对应的状态中。这样，Flink内部所有任务的状态，就恢复到了保存检查点的那一时刻，也就是刚好处理完第三个数据的时候。


2.4 重置偏移量

从检查点恢复状态后还有一个问题：如果直接继续处理数据，那么保存检查点之后、到发生故障这段时间内的数据，也就是第4、5个数据("flink""hello")就相当于丢掉了；这会造成计算结果的错误。

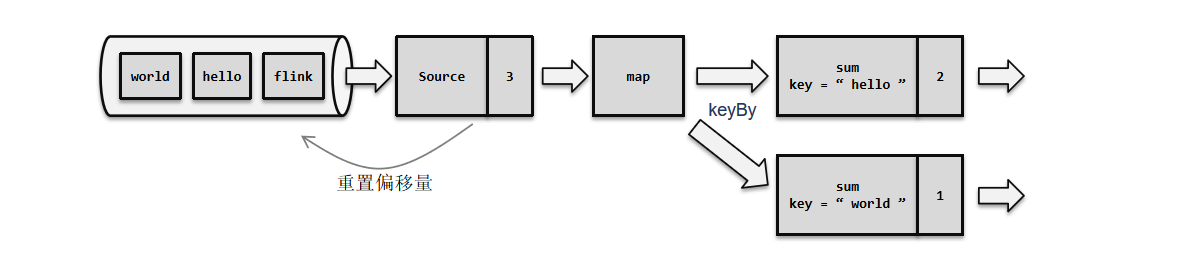

为了不丢数据，我们应该从保存检查点后开始重新读取数据，这可以通过Source任务向外部数据源重新提交偏移量(offset)来实现。
这样，整个系统的状态已经完全回退到了检查点保存完成的那一时刻。

2.5 继续处理数据

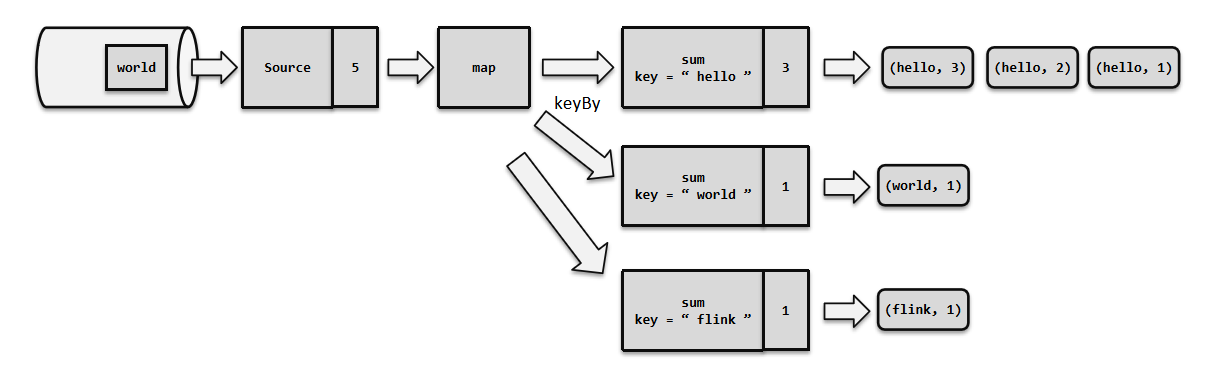

接下来，我们就可以正常处理数据了。首先是重放第4、5个数据，然后继续读取后面的数据。 当处理到第5个数据时，就已经追上了发生故障时的系统状态。之后继续处理，就好像没有发生过故障一样；我们既没有丢掉数据、也没有重复计算数据，这就保证了计算结果的正确性。在分布式系统中，这叫做实现了"精确一次"(exactly-once)的状态一致性保证。

3. 检查点算法

在Flink中，采用了基于Chandy-Lamport算法的分布式快照，可以在不暂停整体流处理的前提下，将状态备份保存到检查点。具体实现上分为了Barrier对齐的精准一次、Barrier对齐的至少一次、非Barrier对齐的精准一次策略。

3.1 检查点分界线(Barrier)

借鉴水位线的设计，在数据流中插入一个特殊的数据结构，专门用来表示触发检查点保存的时间点。收到保存检查点的指令后，Source任务可以在当前数据流中插入这个结构；之后的所有任务只要遇到它就开始对状态做持久化快照保存。由于数据流是保持顺序依次处理的，因此遇到这个标识就代表之前的数据都处理完了，可以保存一个检查点；而在它之后的数据，引起的状态改变就不会体现在这个检查点中，而需要保存到下一个检查点。
这种特殊的数据形式，把一条流上的数据按照不同的检查点分隔开，所以就叫做检查点的"分界线"(Checkpoint Barrier),这也就是Chandy-Lamport算法的实现核心点。 在JobManager中有一个"检查点协调器"，专门用来协调处理检查点的相关工作。检查点协调器会定期向TaskManager发出指令，要求保存检查点(带着检查点ID)；TaskManager会让所有的source任务把自己的偏移量(算子状态)保存起来，并将带有检查点ID的分界线插入到当前的数据流中，然后像正常的数据一样向下游传递；之后Source任务就可以继续读入新的数据了。

3.2 Barrier对齐的精准一次

watermark指示的是"之前的数据全部到齐了"，而barrier指示的是"之前所有数据的状态更改保存入当前检查点"：它们都是一个"截止时间"的标志。所以在处理多个分区的传递时，也要以是否还会有数据到来作为一个判断标准。
具体实现上，Flink使用了Chandy-Lamport算法的一种变体，被称为"异步分界线快照"算法。算法的核心就是两个原则：

• 当上游任务向多个并行下游任务发送barrier时，需要广播出去；
• 当多个上游任务向同一个下游任务传递分界线时，需要在下游任务执行"分界线对齐"操作，也就是需要等到所有并行分区的barrier都到齐后，才可以开始状态的保存。

3.2.1 检查点算法的并行场景

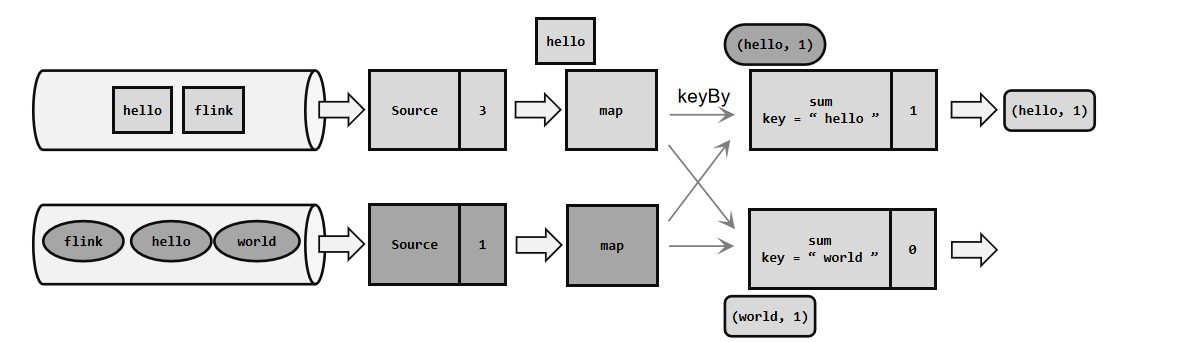

为了详细解释检查点算法的原理，我们对之前的word count程序进行扩展，考虑所有算子并行度为2的场景。 我们有两个并行的Source任务，会分别读取两个数据流(或者是一个源的不同分区)。这里每条流中的数据都是一个个的单词：第一条流数据是"hello""hello""hello""flink" "hello"，第二条流是交替出现。此时第一条流的Source任务(为了方便，下文中我们直接叫它"Source 1"，其它任务类似)读取了3个数据，偏移量为3；而第二条流的Source任务(Source 2)只读取了一个"hello"数据，偏移量为1。

3.2.2 触发检查点保存

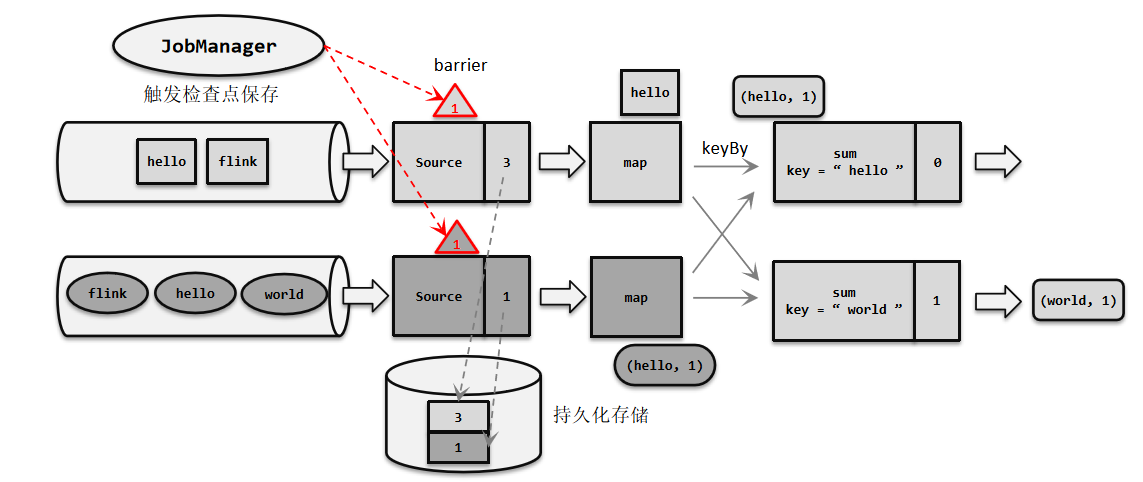

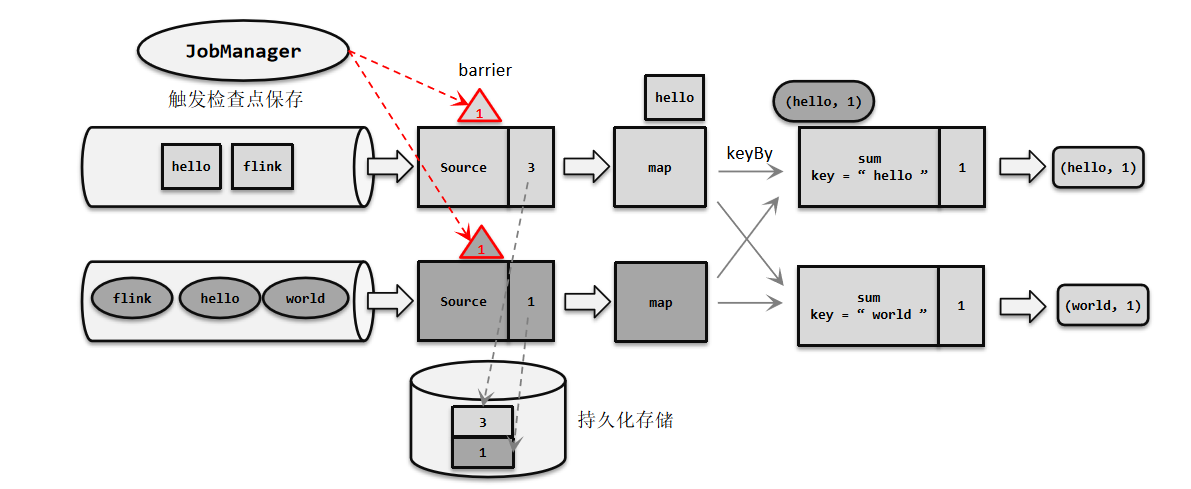

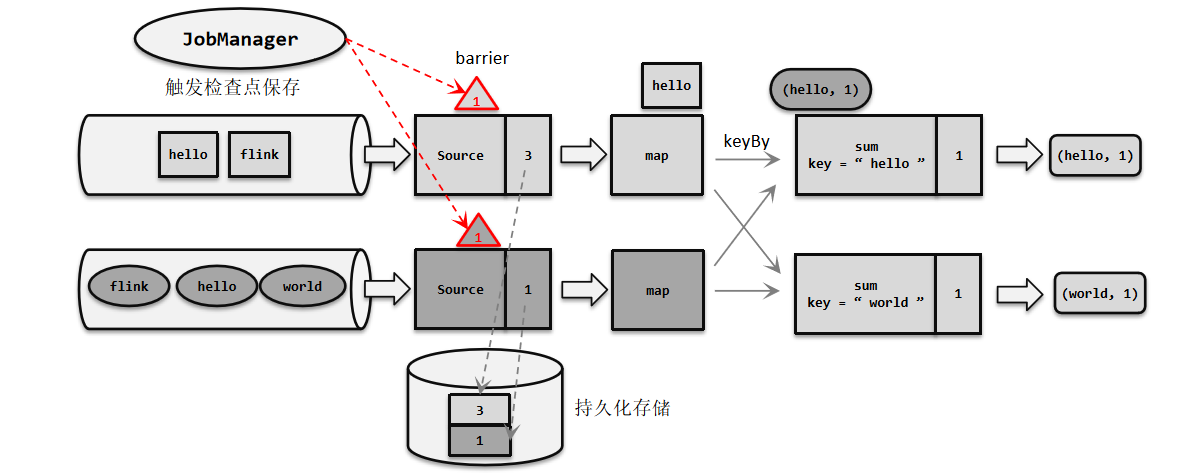

JobManager发送指令，触发检查点的保存；Source 任务中插入一个分界线，并将偏移量保存到远程的持久化存储中。

说明

并行的Source任务保存的状态为3和1，表示当前的1号检查点应该包含：第一条流中截至第三个数据、第二条流中截至第一个数据的所有状态更改。可以发现Source任务做这些的时候并不影响后面任务的处理，Sum任务已经处理完了第一条流中传来的(world, 1)，对应的状态也有了更改。

3.2.3 分界线向下游传递

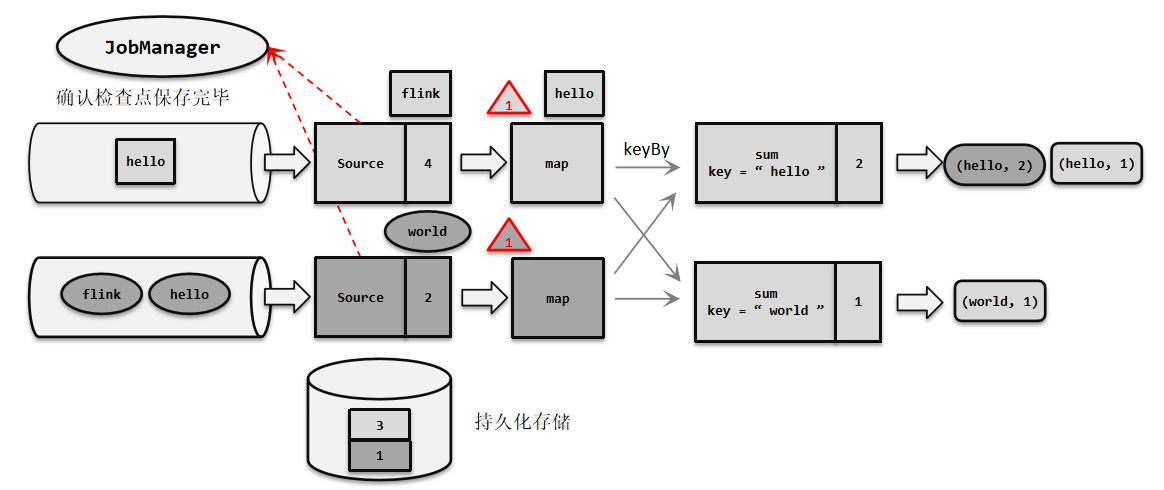

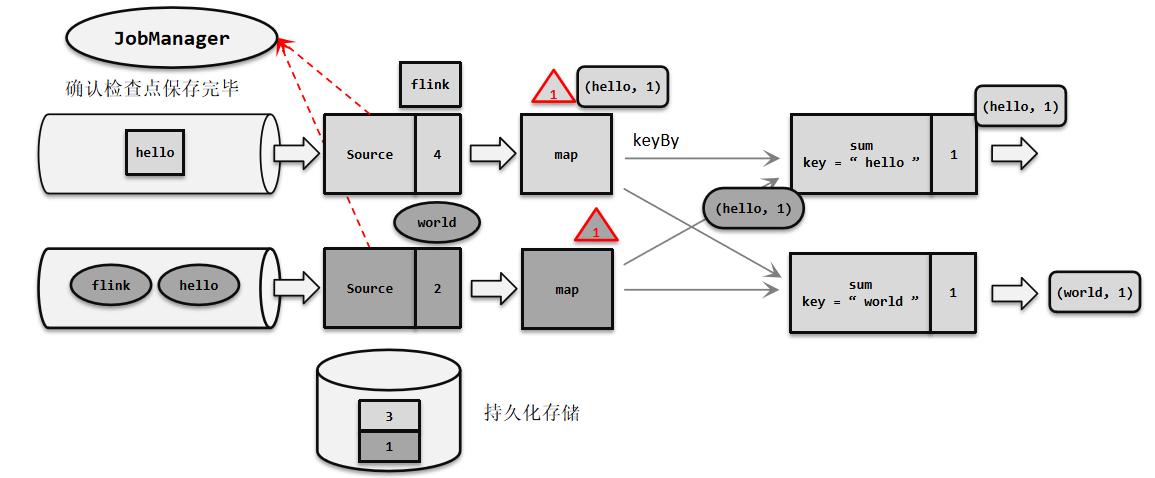

状态快照保存完成，分界线向下游传递: 状态存入持久化存储之后，会返回通知给Source任务；Source任务就会向JobManager确认检查点完成，然后跟数据一样把分界线向下游任务传递。

说明

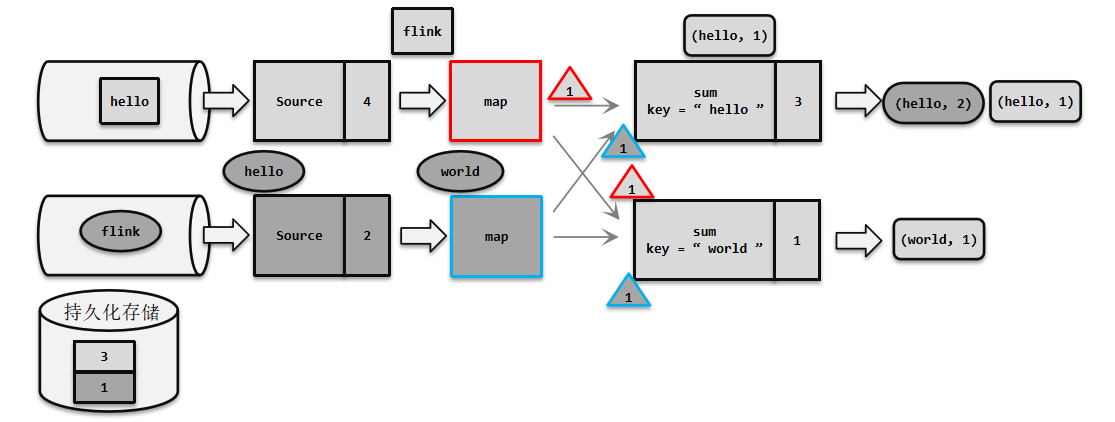

由于Source和Map之间是一对一(forward)的传输关系(这里没有考虑算子链)，所以barrier可以直接传递给对应的Map任务。之后Source任务就可以继续读取新的数据了。与此同时，Sum 1已经将第二条流传来的(hello，1)处理完毕，更新了状态。

3.2.4 分界线对齐

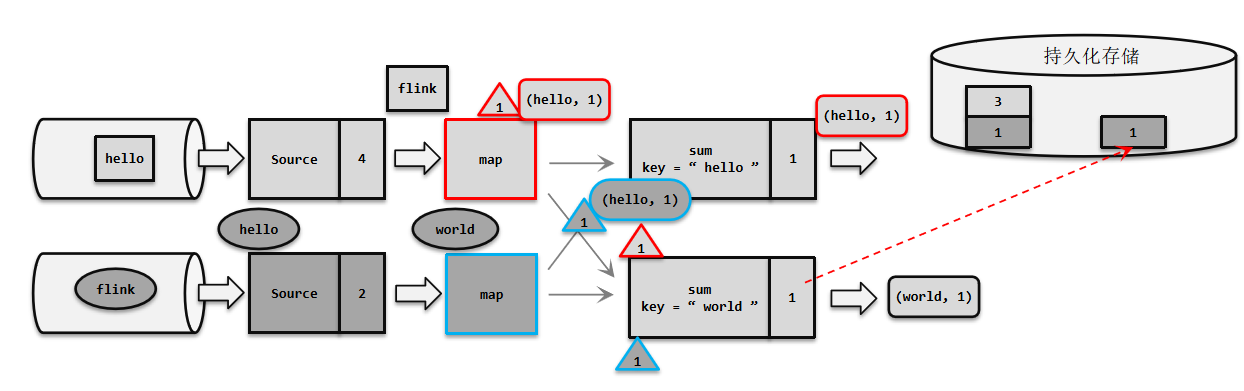

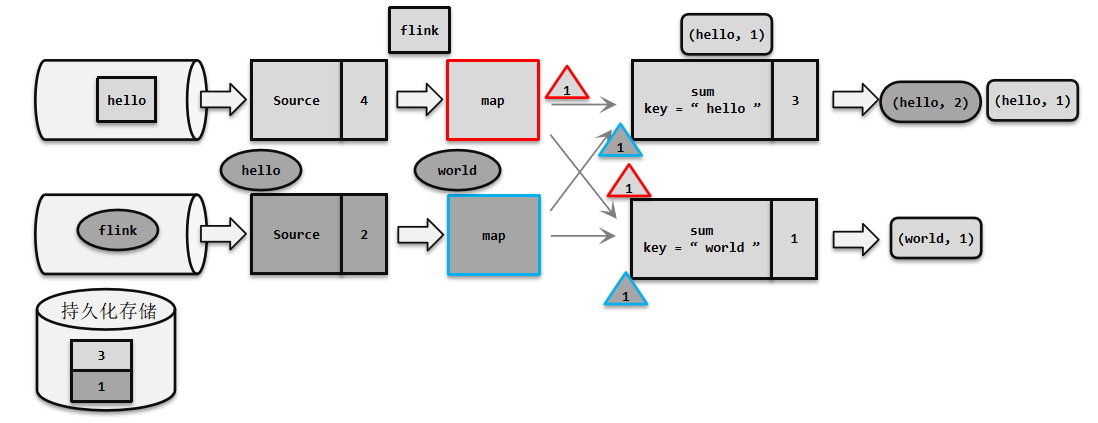

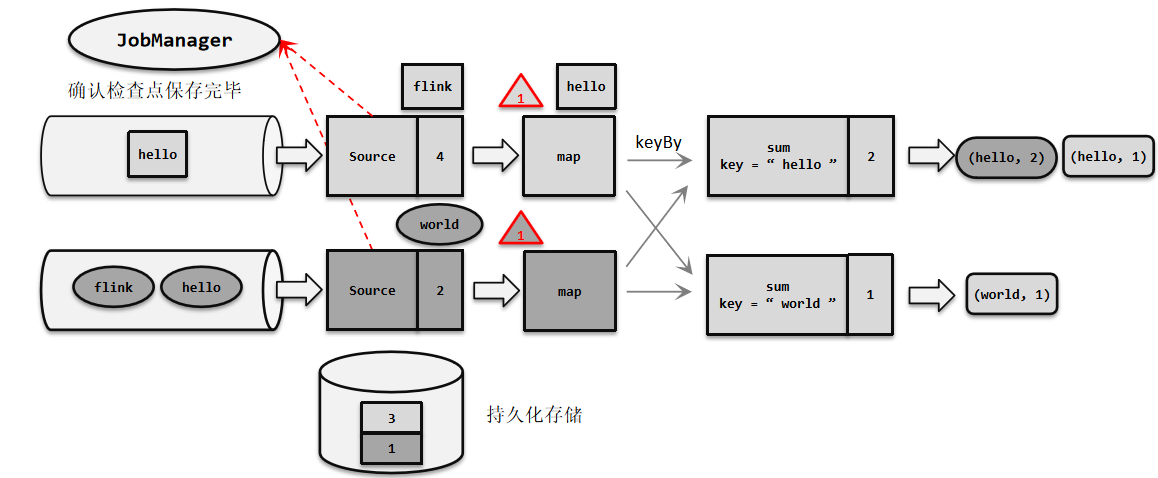

向下游多个并行子任务广播分界线，执行分界线对齐: Map任务没有状态，所以直接将barrier继续向下游传递。这时由于进行了keyBy分区，所以需要将barrier广播到下游并行的两个Sum任务。同时，Sum任务可能收到来自上游两个并行Map任务的barrier，所以需要执行"分界线对齐"操作。 此时的Sum 2收到了来自上游两个Map任务的barrier，说明第一条流第三个数据、第二条流第一个数据都已经处理完，可以进行状态的保存了；
而Sum 1只收到了来自Map 2的barrier，所以这时需要等待分界线对齐。在等待的过程中，如果分界线尚未到达的分区任务Map 1又传来了数据(hello, 1)，说明这是需要保存到检查点的，Sum任务应该正常继续处理数据，状态更新为3；而如果分界线已经到达的分区任务Map 2又传来数据，这已经是下一个检查点要保存的内容了，就不应立即处理，而是要缓存起来等到状态保存之后再做处理。

3.2.5 有状态算子将状态保存至持久化存储

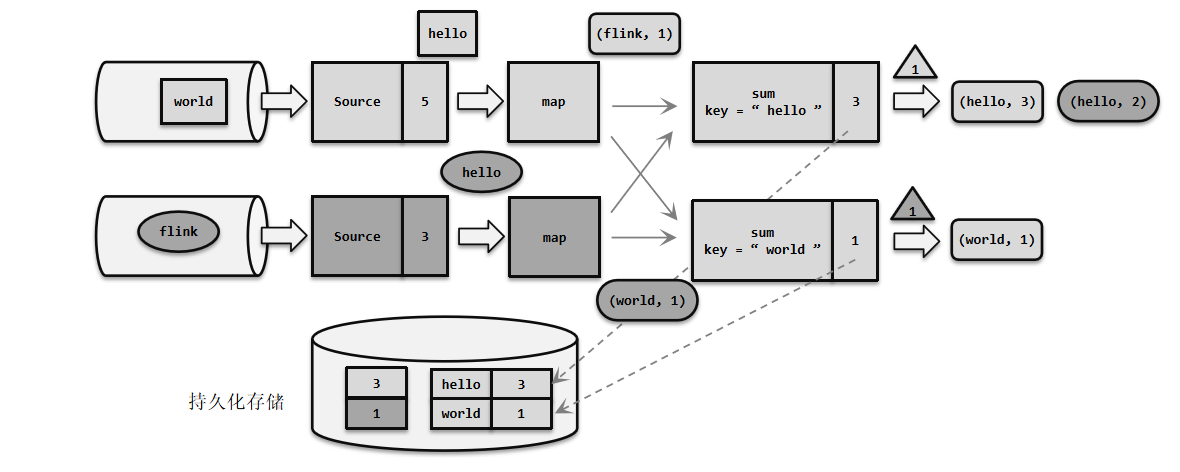

分界线对齐后，保存状态到持久化存储: 各个分区的分界线都对齐后，就可以对当前状态做快照，保存到持久化存储了。存储完成之后，同样将barrier向下游继续传递，并通知JobManager保存完毕。 这个过程中，每个任务保存自己的状态都是相对独立的，互不影响。我们可以看到，当Sum将当前状态保存完毕时，Source 1任务已经读取到第一条流的第五个数据了。

3.2.6 总结

检查点保存算法过程为：

1. 触发检查点：JobManager向Source发送Barrier；
2. Barrier发送：向下游广播发送；
3. Barrier对齐：下游需要收到上游所有并行度传递过来的Barrier才做自身状态的保存；
4. 状态保存：有状态的算子将状态保存至持久化；
5. 先处理缓存数据，然后正常继续处理；

完成检查点保存之后，任务就可以继续正常处理数据了。这时如果有等待分界线对齐时缓存的数据，需要先做处理；然后再按照顺序依次处理新到的数据。当JobManager收到所有任务成功保存状态的信息，就可以确认当前检查点成功保存。之后遇到故障就可以从这里恢复了。
由于分界线对齐要求先到达的分区做缓存等待，一定程度上会影响处理的速度；当出现背压时，下游任务会堆积大量的缓冲数据，检查点可能需要很久才可以保存完毕。为了应对这种场景，Barrier对齐中提供了至少一次语义以及Flink 1.11之后提供了不对齐的检查点保存方式，可以将未处理的缓冲数据也保存进检查点。这样，当我们遇到一个分区barrier时就不需等待对齐，而是可以直接启动状态的保存了。

提示

背压是指在数据流系统中，数据的生成速度大于数据的处理速度时，为了防止数据在系统中的积压，系统会采取措施来减缓数据的生成速度，以维护系统的稳定性。

3.3 Barrier对齐的至少一次

3.3.1 触发检查点保存

JobManager发送指令，触发检查点的保存；Source 任务中插入一个分界线，并将偏移量保存到远程的持久化存储中。 并行的Source任务保存的状态为3和1，表示当前的1号检查点应该包含：第一条流中截至第三个数据、第二条流中截至第一个数据的所有状态更改。可以发现Source任务做这些的时候并不影响后面任务的处理，Sum任务已经处理完了第一条流中传来的(world, 1)，对应的状态也有了更改。

3.3.2 分界线向下游传递

状态快照保存完成，分界线向下游传递: 状态存入持久化存储之后，会返回通知给 Source 任务；Source 任务就会向 JobManager 确认检查点完成，然后跟数据一样把分界线向下游任务传递。
由于Source和Map之间是一对一(forward)的传输关系(这里没有考虑算子链)，所以barrier可以直接传递给对应的Map任务。之后Source任务就可以继续读取新的数据了。与此同时，Sum 1已经将第二条流传来的(hello，1)处理完毕，更新了状态。

3.3.3 分界线对齐

向下游多个并行子任务广播分界线，执行分界线对齐: Map任务没有状态，所以直接将barrier继续向下游传递。这时由于进行了keyBy分区，所以需要将barrier广播到下游并行的两个Sum任务。同时，Sum任务可能收到来自上游两个并行Map任务的barrier，所以需要执行"分界线对齐"操作。 此时的Sum 2收到了来自上游两个Map任务的barrier，说明第一条流第三个数据、第二条流第一个数据都已经处理完，可以进行状态的保存了；而Sum 1只收到了来自Map 2的barrier，所以这时需要等待分界线对齐。而如果分界线已经到达的分区任务Map 2又传来数据，直接计算等到下一个Barrier到达时做状态的保存。重新启动时介于两个Barrier之间分界线已经到达的分区任务Map 2传过来的数据会再次计算(至少一次)。

3.3.4 有状态算子将状态保存至持久化存储

分界线对齐后，保存状态到持久化存储: 各个分区的分界线都对齐后，就可以对当前状态做快照，保存到持久化存储了。存储完成之后，同样将barrier向下游继续传递，并通知JobManager保存完毕。 这个过程中，每个任务保存自己的状态都是相对独立的，互不影响。我们可以看到，当Sum将当前状态保存完毕时，Source 1任务已经读取到第一条流的第五个数据了。

3.4 非Barrier对齐的精准一次

3.4.1 触发检查点保存

JobManager发送指令，触发检查点的保存；Source 任务中插入一个分界线，并将偏移量保存到远程的持久化存储中。 并行的Source任务保存的状态为3和1，表示当前的1号检查点应该包含：第一条流中截至第三个数据、第二条流中截至第一个数据的所有状态更改。可以发现Source任务做这些的时候并不影响后面任务的处理，Sum 2已经处理完了第一条流中传来(world, 1)对应的状态也有了更改。

3.4.2 分界线向下游传递

状态快照保存完成，分界线向下游传递: 状态存入持久化存储之后，会返回通知给Source任务；Source任务就会向JobManager确认检查点完成，然后跟数据一样把分界线向下游任务传递。 由于Source和Map之间是一对一(forward)的传输关系(这里没有考虑算子链)，所以barrier可以直接传递给对应的Map任务。之后Source任务就可以继续读取新的数据了。与此同时，Sum 1已经将第二条流传来的(hello，1)处理完毕，更新了状态。

3.4.3 非Barrier对齐

向下游多个并行子任务广播分界线，执行非Barrier对齐: Map任务没有状态，所以直接将barrier继续向下游传递。这时由于进行了keyBy分区，所以需要将barrier广播到下游并行的两个Sum任务。同时，Sum任务可能收到来自上游两个并行Map任务的barrier，执行"非Barrier对齐"操作。 这里我们我只关注Sum 1的细节，Sum 1在第一个barrier到达时就开始执行非对齐检查点。 核心思想：只要in-flight的数据也存到状态里，barrier就可以越过所有in-flight的数据继续往下游传递。

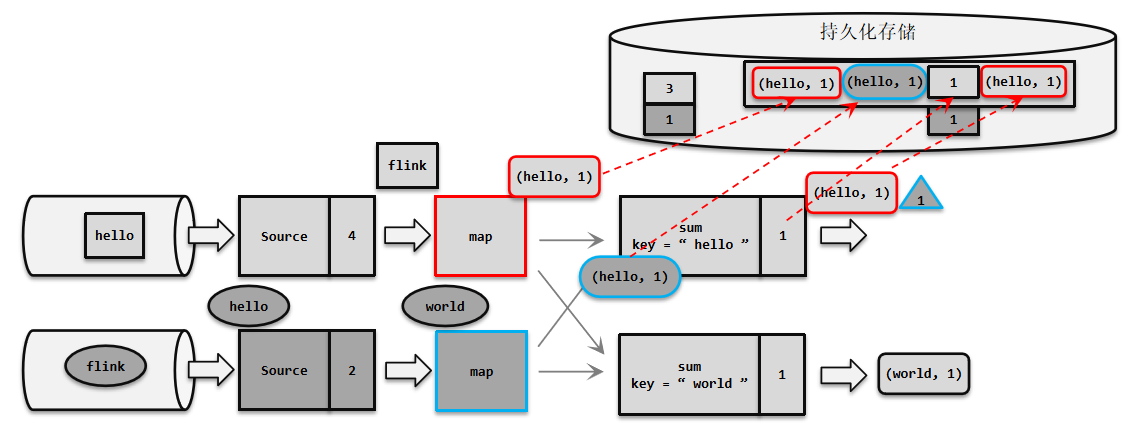

此时的Sum 1任务在第一个Barrier到达输入缓冲区时：

1. 直接将barrier放到输出缓冲区末端，向下游传递。
2. 标记数据(图中标颜色部分)

• 一是被第一个barrier越过的输入缓冲区和输出缓冲区的数据
• 二是在其他barrier之前的所有数据

3. 把标记数据和状态一起保存到checkpoint中，从checkpoint恢复时这些数据也会一起恢复到对应位置

总结

1. Barrier对齐： 一个Task收到所有上游同一个编号的barrier后，才会对自己的本地状态做备份
   精准一次：在barrier对齐过程中，barrier后面的数据阻塞等待(不会越过barrier)
   至少一次：在barrier对齐过程中，先到的barrier后面的数据会接着计算执行
2. 非Barrier对齐： 一个Task收到上游的barrier后，就会对自己的本地状态做备份
   先到的barrier，将本地状态备份，其后面的数据接着计算输出
   后到的barrier，其前面的数据会计算输出，同时输出保存到备份中
   最后到的barrier到达的时候，整个Task的备份结束

2. 配置检查点

检查点的作用是为了故障恢复，我们不能因为保存检查点占据了大量时间、导致数据处理性能明显降低。为了兼顾容错性和处理性能，我们可以在代码中对检查点进行各种配置。

2.1 启用检查点

默认情况下，Flink程序是禁用检查点的。如果想要为Flink应用开启自动保存快照的功能，需要在代码中显式地调用执行环境的enableCheckpointing()方法：

StreamExecutionEnvironment env =
StreamExecutionEnvironment.getExecutionEnvironment();
// 每隔1秒启动一次检查点保存, 默认的间隔周期为500毫秒
env.enableCheckpointing(1000);

检查点的间隔时间是对处理性能和故障恢复速度的一个权衡。如果我们希望对性能的影响更小，可以调大间隔时间；而如果希望故障重启后迅速赶上实时的数据处理，就需要将间隔时间设小一些。

2.2 检查点存储

public static void main(String[] args) throws Exception {
    // 只要用HDFS，需要指定用户名
    System.setProperty("HADOOP_USER_NAME", "jack");
    StreamExecutionEnvironment env =
            StreamExecutionEnvironment.createLocalEnvironmentWithWebUI(new Configuration());

    // 每隔3秒启动一次检查点保存, 不配置默认是EXACTLY_ONCE
    env.enableCheckpointing(3000, CheckpointingMode.EXACTLY_ONCE);
    CheckpointConfig checkpointConfig = env.getCheckpointConfig();
    // 设置检查点保存的路径
    checkpointConfig.setCheckpointStorage("hdfs://hadoop102:8020/flink/ckps");
    // checkpoint的超时时间, 默认10分钟
    checkpointConfig.setCheckpointTimeout(60000);
    // 同时运行中的checkpoint的最大数量, 推荐为1，避免检查点开始时，上一个检查点还没结束
    checkpointConfig.setMaxConcurrentCheckpoints(1);
    // 最小等待间隔: 上一轮checkpoint结束 到 下一轮checkpoint开始 之间的间隔，设置了>0,并发就会变成1
    // 如果maxConcurrentCheckpoints>1,该设置有效
    checkpointConfig.setMinPauseBetweenCheckpoints(500);
    // 取消作业时，checkpoint的数据是否保留在外部系统,
    // 默认为RETAIN_ON_CANCELLATION, 当作业被取消时，保留checkpoint数据
    checkpointConfig.
            setExternalizedCheckpointCleanup(
                    CheckpointConfig.ExternalizedCheckpointCleanup.RETAIN_ON_CANCELLATION);
    // 允许checkpoint 连续失败的次数，默认0--》表示checkpoint一失败，job就挂掉
    checkpointConfig.setTolerableCheckpointFailureNumber(3);
    // 开启 非对齐检查点(barrier非对齐)
    checkpointConfig.enableUnalignedCheckpoints();
    // 如果大于0，一开始用 对齐的检查点(barrier对齐), 对齐的时间超过这个参数，自动切换成 非对齐检查点(barrier非对齐)
    checkpointConfig.setAlignedCheckpointTimeout(Duration.ofSeconds(1));

    env
            .socketTextStream("hadoop103", 7777)
            .flatMap(
                    (String value, Collector<Tuple2<String, Integer>> out) -> {
                        String[] words = value.split(" ");
                        for (String word : words) {
                            out.collect(Tuple2.of(word, 1));
                        }
                    }
            )
            .returns(Types.TUPLE(Types.STRING, Types.INT))
            .keyBy(value -> value.f0)
            .sum(1)
            .print();
    String jobName = "检查点应用";
    env.execute(jobName);
}

运行结果：

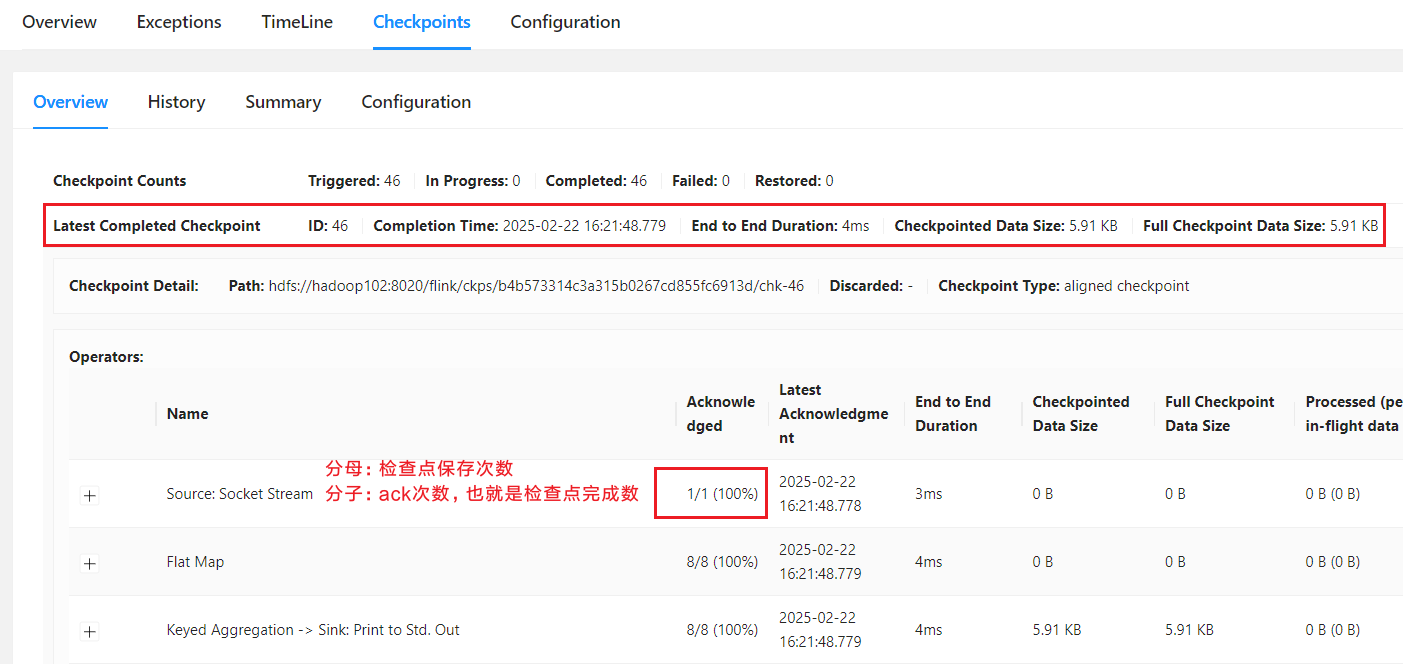

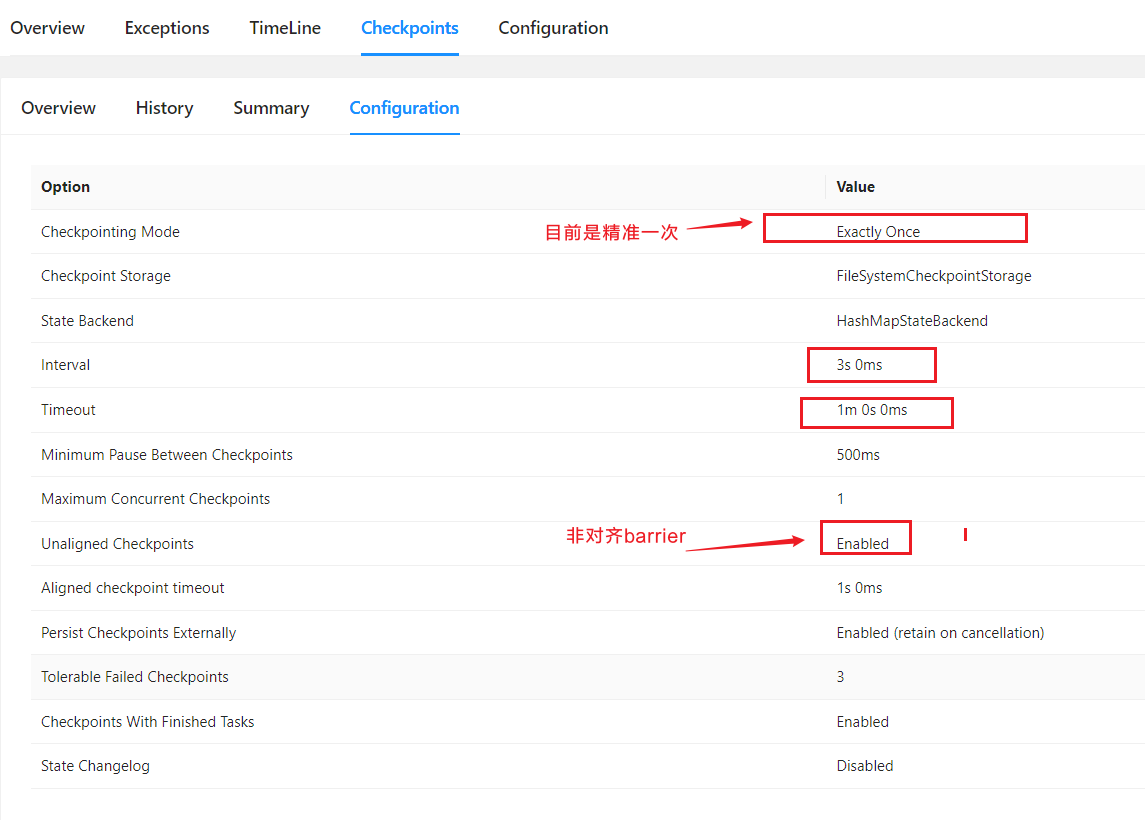

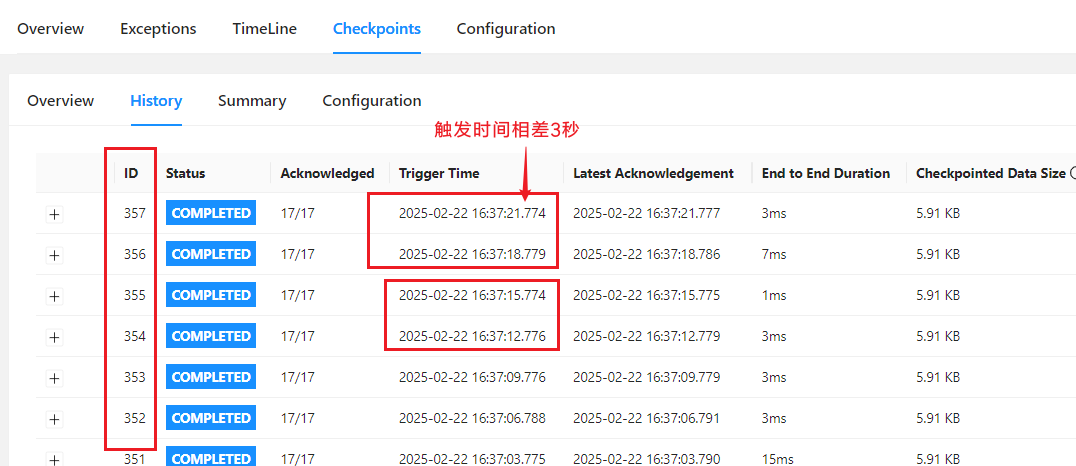

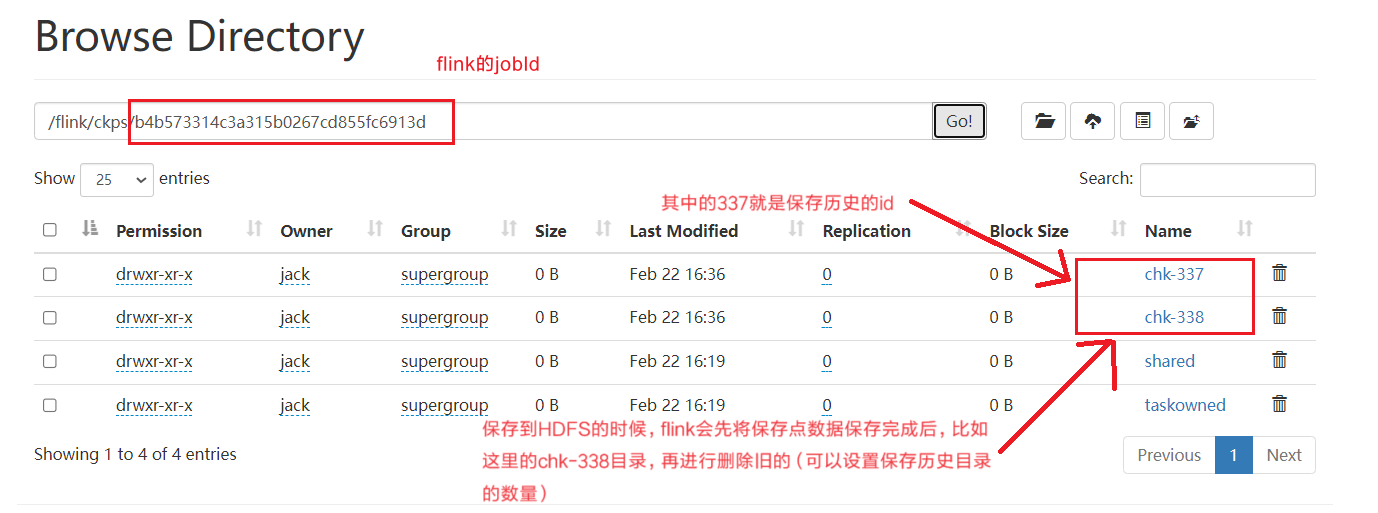

点击Configuration： 点击History： 保存点保存在HDFS上信息：

提示

如果开启非对齐检查点：要求检查点模式(CheckpointingMode)必须为exctly-once，并且最大并发的检查点个数为1。

2.3 增量checkpoint (changelog)

在1.15之前，只有RocksDB支持增量快照。不同于产生一个包含所有数据的全量备份，增量快照中只包含自上一次快照完成之后被修改的记录，因此可以显著减少快照完成的耗时。
从1.15开始，不管hashmap还是rocksdb状态后端都可以通过开启changelog实现通用的增量checkpoint。

提示

目前该特性标记为实验性功能，开启后可能会造成资源消耗增大：

• HDFS上保存的文件数变多
• 消耗更多的IO带宽用于上传变更日志
• 更多的CPU用于序列化状态更改
• TaskManager使用更多内存来缓存状态更改

使用限制：

• Checkpoint的最大并发必须为1
• 从Flink 1.15开始，只有文件系统的存储类型实现可用(memory测试阶段)
• 不支持NO_CLAIM模式

1. 开启方式--配置文件指定(推荐方式，有些配置在代码中没有api提供)：

state.backend.changelog.enabled: true
state.backend.changelog.storage: filesystem
# 存储 changelog 数据
dstl.dfs.base-path: hdfs://hadoop102:8020/changelog
execution.checkpointing.max-concurrent-checkpoints: 1
execution.savepoint-restore-mode: CLAIM

2. 开启方式--在代码中设置
   在pom.xml中添加依赖：

<dependency>
    <groupId>org.apache.flink</groupId>
    <artifactId>flink-statebackend-changelog</artifactId>
    <version>${flink.version}</version>
    <scope>runtime</scope>
</dependency>

// 开启changelog
env.enableChangelogStateBackend(true);

2.4 最终检查点

如果数据源是有界的，就可能出现部分Task已经处理完所有数据，变成finished状态，不继续工作。从Flink 1.14开始，这些finished状态的Task，也可以继续执行检查点。自1.15起默认启用此功能。

3. 保存点(Savepoint)

除了检查点外，Flink还提供了另一个非常独特的镜像保存功能——保存点(savepoint)。从名称就可以看出，这也是一个存盘的备份，它的原理和算法与检查点完全相同，只是多了一些额外的元数据。

3.1 保存点的用途

保存点与检查点最大的区别，就是触发的时机。检查点是由Flink自动管理的，定期创建，发生故障之后自动读取进行恢复，这是一个"自动存盘"的功能；而保存点不会自动创建，必须由用户明确地手动触发保存操作，所以就是"手动存盘"。保存点可以当作一个强大的运维工具来使用。我们可以在需要的时候创建一个保存点，然后停止应用，做一些处理调整之后再从保存点重启。它适用的具体场景有：

• 版本管理和归档存储
• 更新Flink版本
• 更新应用程序
• 调整并行度
• 暂停应用程序

需要注意的是，保存点能够在程序更改的时候依然兼容，前提是状态的拓扑结构和数据类型不变。我们知道保存点中状态都是以算子ID-状态名称这样的key-value组织起来的，算子ID可以在代码中直接调用SingleOutputStreamOperator的.uid()方法来进行指定：

DataStream<String> stream = env
.addSource(new StatefulSource()).uid("source-id")
.map(new StatefulMapper()).uid("mapper-id")
.print();

对于没有设置ID的算子，Flink默认会自动进行设置，所以在重新启动应用后可能会导致ID不同而无法兼容以前的状态。所以为了方便后续的维护，强烈建议在程序中为每一个算子手动指定ID。

3.2 使用保存点

保存点的使用非常简单，我们可以使用命令行工具来创建保存点，也可以从保存点恢复作业。

3.2.1 创建保存点

## 要在命令行中为运行的作业创建一个保存点镜像，只需要执行：
bin/flink savepoint :jobId [:targetDirectory]
## 在停掉一个作业时直接创建保存点
bin/flink stop --savepointPath [:targetDirectory] :jobId

jobId需要填充要做镜像保存的作业ID，目标路径targetDirectory可选，表示保存点存储的路径。对于保存点的默认路径，可以通过配置文件flink-conf.yaml中的state.savepoints.dir项来设定：

state.savepoints.dir: hdfs:///flink/savepoints

当然对于单独的作业，我们也可以在程序代码中通过执行环境来设置：

// 不太建议，涉及改代码就不方便
env.setDefaultSavepointDir("hdfs:///flink/savepoints");

3.2.2 从保存点重启应用

从保存点重启一个应用:

bin/flink run -s :savepointPath [:runArgs]

3.3 使用保存点切换状态后端

使用savepoint恢复状态的时候，也可以更换状态后端。但是有一点需要注意的是，不要在代码中指定状态后端了, 通过配置文件来配置或者-D参数配置。

## 提交flink作业
bin/flink run-application -d -t yarn-application -Dstate.backend=hashmap -c com.rocket.checkpoint.SavepointDemo FlinkTutorial-1.0-SNAPSHOT.jar
## 停止flink作业时，触发保存点
bin/flink stop -p savepoint路径 job-id -yid application-id(推荐方式--优雅停止)
或者
bin/flink cancel -s savepoint路径 job-id -yid application-id
## 从保存下来的checkpoint恢复作业
bin/flink run-application -d -t yarn-application -Dstate.backend=rocksdb -s hdfs://hadoop102:8020/chk/532f87ef4146b2a2968a1c137d33d4a6/chk-175 -c com.rocket.checkpoint.SavepointDemo ./FlinkTutorial-1.0-SNAPSHOT.jar

如果停止作业时，忘了触发保存点也不用担心，现在版本的flink支持从保留在外部系统的checkpoint恢复作业，但是恢复时不支持切换状态后端。
