基于时间的合流——双流联结(Join) ​

可以发现，根据某个key合并两条流，与关系型数据库中表的join操作非常相近。事实上，Flink中两条流的connect操作，就可以通过keyBy指定键进行分组后合并，实现了类似于SQL中的join操作；另外connect支持处理函数，可以使用自定义实现各种需求，其实已经能够处理双流join的大多数场景。
不过处理函数是底层接口，所以尽管connect能做的事情多，但在一些具体应用场景下还是显得太过抽象了。比如，如果我们希望统计固定时间内两条流数据的匹配情况，那就需要自定义来实现——其实这完全可以用窗口(window)来表示。为了更方便地实现基于时间的合流操作，Flink的DataStrema API提供了内置的join算子。

1. 窗口联结(Window Join) ​

Flink为基于一段时间的双流合并专门提供了一个窗口联结算子，可以定义时间窗口，并将两条流中共享一个公共键(key)的数据放在窗口中进行配对处理。

1.1 窗口联结的调用 ​

窗口联结在代码中的实现，首先需要调用DataStream的join()方法来合并两条流，得到一个JoinedStreams；接着通过where()和equalTo()方法指定两条流中联结的key；然后通过window()开窗口，并调用apply()传入联结窗口函数进行处理计算。通用调用形式如下：

java
stream1.join(stream2)
        .where(<KeySelector>)
        .equalTo(<KeySelector>)
        .window(<WindowAssigner>)
        .apply(<JoinFunction>)

上面代码中where()的参数是键选择器(KeySelector)，用来指定第一条流中的key；而equalTo()传入的KeySelector则指定了第二条流中的key。两者相同的元素，如果在同一窗口中，就可以匹配起来，并通过一个"联结函数"(JoinFunction)进行处理了。
这里window()传入的就是窗口分配器，之前讲到的三种时间窗口都可以用在这里：滚动窗口(tumbling window)、滑动窗口(sliding window)和会话窗口(session window)。而后面调用apply()可以看作实现了一个特殊的窗口函数。注意这里只能调用apply()，没有其他替代的方法。
传入的JoinFunction也是一个函数类接口，使用时需要实现内部的.join()方法。这个方法有两个参数，分别表示两条流中成对匹配的数据。其实仔细观察可以发现，窗口join的调用语法和我们熟悉的SQL中表的join非常相似：

sql
SELECT * FROM table1 t1, table2 t2 WHERE t1.id = t2.id;

这句SQL中where子句的表达，等价于inner join ... on，所以本身表示的是两张表基于id的"内连接"(inner join)。而Flink中的window join，同样类似于inner join。也就是说，最后处理输出的，只有两条流中数据按key配对成功的那些；如果某个窗口中一条流的数据没有任何另一条流的数据匹配，那么就不会调用JoinFunction的.join()方法，也就没有任何输出了。
窗口联结实例:

java
public class FlinkWindowJoinDemo {
    public static void main(String[] args) throws Exception {
        StreamExecutionEnvironment env = StreamExecutionEnvironment.createLocalEnvironmentWithWebUI(new Configuration());
        // 设置并行度为1
        env.setParallelism(1);

        DataStream<String> s1 = env.socketTextStream("hadoop102", 7777)
                .assignTimestampsAndWatermarks(WatermarkStrategy.<String>forMonotonousTimestamps()
                .withTimestampAssigner((value, ts)->Integer.valueOf(value.split(",")[1])*1000L));
        DataStream<String> s2 = env.socketTextStream("hadoop102", 8888)
                .assignTimestampsAndWatermarks(WatermarkStrategy.<String>forMonotonousTimestamps()
                .withTimestampAssigner((value, ts)->Integer.valueOf(value.split(",")[1])*1000L));

        // 1. 落在同一个时间窗口范围内才能匹配
        // 2. 根据keyby的key，来进行匹配关联
        // 3. 只能拿到匹配上的数据，类似有固定时间范围的inner join
        DataStream<String> join = s1.join(s2)
                // ds1的keyBy
                .where(r -> r.split(",")[0])
                // ds2的keyBy
                .equalTo(r -> r.split(",")[0])
                .window(TumblingEventTimeWindows.of(Time.seconds(5)))
                .apply(new JoinFunction<String, String, String>() {
                    /**
                     * 关联上的数据，调用join方法
                     * @param first ds1的数据.
                     * @param second ds2的数据.
                     * @throws Exception
                     */
                    @Override
                    public String join(String first, String second) throws Exception {
                        return first + "<---->" + second;
                    }
                });
        join.print();
        env.execute();
    }
}

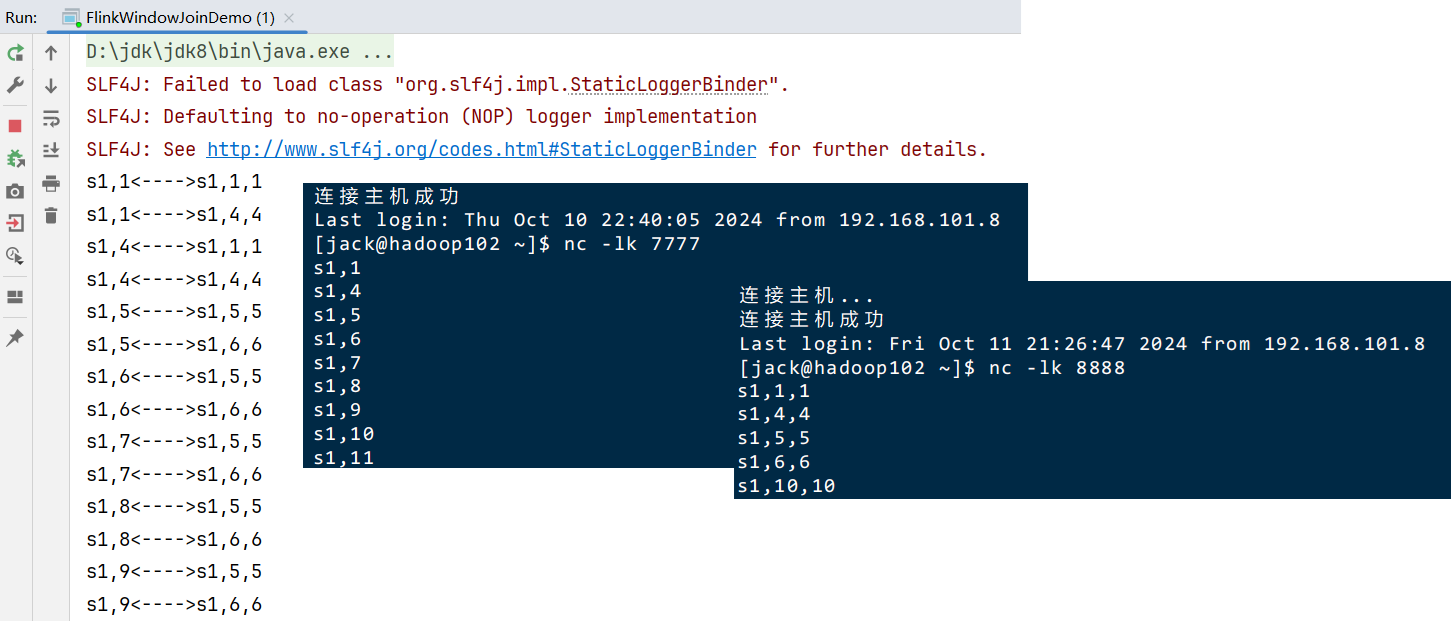

运行结果：
Alt text

2. 间隔联结(Interval Join) ​

在有些场景下，我们要处理的时间间隔可能并不是固定的。这时显然不应该用滚动窗口或滑动窗口来处理——因为匹配的两个数据有可能刚好"卡在"窗口边缘两侧，于是窗口内就都没有匹配了；会话窗口虽然时间不固定，但也明显不适合这个场景。基于时间的窗口联结已经无能为力了。
为了应对这样的需求，Flink提供了一种叫作"间隔联结"(interval join)的合流操作。顾名思义，间隔联结的思路就是针对一条流的每个数据，开辟出其时间戳前后的一段时间间隔，看这期间是否有来自另一条流的数据匹配。

2.1 间隔联结的原理 ​

间隔联结具体的定义方式是，我们给定两个时间点，分别叫作间隔的"上界"(upperBound)和"下界"(lowerBound)；于是对于一条流(不妨叫作A)中的任意一个数据元素a，就可以开辟一段时间间隔：[a.timestamp + lowerBound, a.timestamp + upperBound],即以a的时间戳为中心，下至下界点、上至上界点的一个闭区间：我们就把这段时间作为可以匹配另一条流数据的"窗口"范围。所以对于另一条流(不妨叫B)中的数据元素b，如果它的时间戳落在了这个区间范围内，a和b就可以成功配对，进而进行计算输出结果。所以匹配的条件为：

sh
a.timestamp + lowerBound <= b.timestamp <= a.timestamp + upperBound

这里需要注意，做间隔联结的两条流A和B，也必须基于相同的key；下界lowerBound应该小于等于上界upperBound，两者都可正可负；间隔联结目前只支持事件时间语义。如下图所示，我们可以清楚地看到间隔联结的方式：

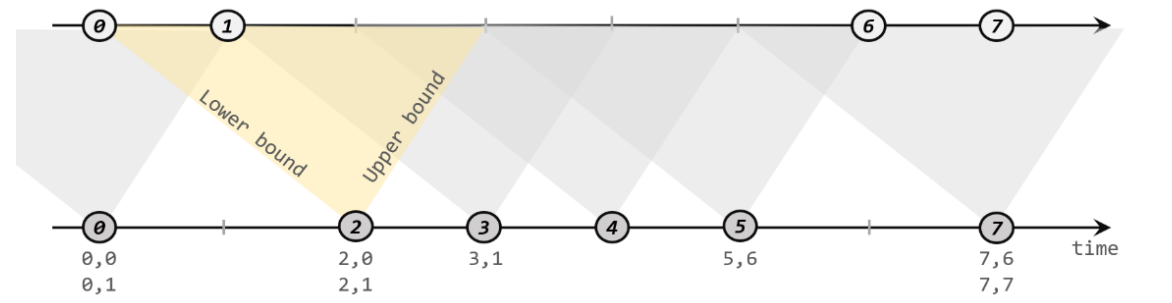

Alt text 下方的流A去间隔联结上方的流B，所以基于A的每个数据元素，都可以开辟一个间隔区间。我们这里设置下界为-2毫秒，上界为1毫秒。于是对于时间戳为2的A中元素，它的可匹配区间就是[0, 3],流B中有时间戳为0、1的两个元素落在这个范围内，所以就可以得到匹配数据对(2, 0)和(2, 1)。同样地，A中时间戳为3的元素，可匹配区间为[1, 4]，B中只有时间戳为1的一个数据可以匹配，于是得到匹配数据对(3, 1)。
所以我们可以看到，间隔联结同样是一种内连接(inner join)。与窗口联结不同的是，interval join做匹配的时间段是基于流中数据的，所以并不确定；而且流B中的数据可以不只在一个区间内被匹配。

2.2 间隔联结的调用 ​

间隔联结在代码中，是基于KeyedStream的联结(join)操作。DataStream在keyBy得到KeyedStream之后，可以调用intervalJoin()来合并两条流，传入的参数同样是一个KeyedStream，两者的key类型应该一致；得到的是一个IntervalJoin类型。后续的操作同样是完全固定的：先通过between()方法指定间隔的上下界，再调用process()方法，定义对匹配数据对的处理操作。调用process()需要传入一个处理函数，这是处理函数家族的最后一员："处理联结函数"ProcessJoinFunction。通用调用形式如下：

java
stream1
    .keyBy(<KeySelector>)
    .intervalJoin(stream2.keyBy(<KeySelector>))
    .between(Time.milliseconds(-2), Time.milliseconds(1))
    .process(new ProcessJoinFunction<Integer, Integer, String(){

        @Override
        public void processElement(Integer left, Integer right, Context ctx, Collector<String> out) {
            out.collect(left + "," + right);
        }
    });

可以看到，抽象类ProcessJoinFunction就像是ProcessFunction和JoinFunction的结合，内部同样有一个抽象方法processElement()。与其他处理函数不同的是，它多了一个参数，这自然是因为有来自两条流的数据。参数中left指的就是第一条流中的数据，right则是第二条流中与它匹配的数据。每当检测到一组匹配，就会调用这里的.processElement()方法，经处理转换之后输出结果。

java
public class FlinkWindowIntervalJoinDemo {
    public static void main(String[] args) throws Exception {
        StreamExecutionEnvironment env = StreamExecutionEnvironment.createLocalEnvironmentWithWebUI(new Configuration());
        // 设置并行度为1
        env.setParallelism(1);

        DataStream<String> s1 = env.socketTextStream("hadoop102", 7777)
                .assignTimestampsAndWatermarks(WatermarkStrategy.<String>forBoundedOutOfOrderness(Duration.ofSeconds(5))
                .withTimestampAssigner((value, ts)->Integer.valueOf(value.split(",")[1])*1000L));
        DataStream<String> s2 = env.socketTextStream("hadoop102", 8888)
                .assignTimestampsAndWatermarks(WatermarkStrategy.<String>forBoundedOutOfOrderness(Duration.ofSeconds(5))
                .withTimestampAssigner((value, ts)->Integer.valueOf(value.split(",")[1])*1000L));
        //1. 分别做keyby，key其实就是关联条件
        KeyedStream<String, String> ks1 = s1.keyBy(r -> r.split(",")[0]);
        KeyedStream<String, String> ks2 = s2.keyBy(r -> r.split(",")[0]);

        OutputTag<String> leftLateData = new OutputTag<>("left_lateData", Types.STRING);
        OutputTag<String> rightLateData = new OutputTag<>("right_lateData", Types.STRING);
        //2. 调用 interval join
        SingleOutputStreamOperator<String> process = ks1.intervalJoin(ks2)
                .between(Time.seconds(-2), Time.seconds(1))
                // 将 ks1的迟到数据，放入侧输出流
                .sideOutputLeftLateData(leftLateData)
                // 将 ks2的迟到数据，放入侧输出流
                .sideOutputRightLateData(rightLateData)
                .process(new ProcessJoinFunction<String, String, String>() {
                    /**
                     * 两条流的数据匹配上，才会调用这个方法
                     * @param left  ks1的数据
                     * @param right ks2的数据
                     * @param ctx   上下文
                     * @param out   采集器
                     * @throws Exception
                     */
                    @Override
                    public void processElement(String left, String right, ProcessJoinFunction<String, String, String>.Context ctx, Collector<String> out) throws Exception {
                        // 进入这个方法，是关联上的数据
                        out.collect(left + "<---->" + right);
                    }
                });
        process.print();
        process.getSideOutput(leftLateData).printToErr("left_lateData");
        process.getSideOutput(leftLateData).printToErr("right_lateData");
        env.execute();
    }
}

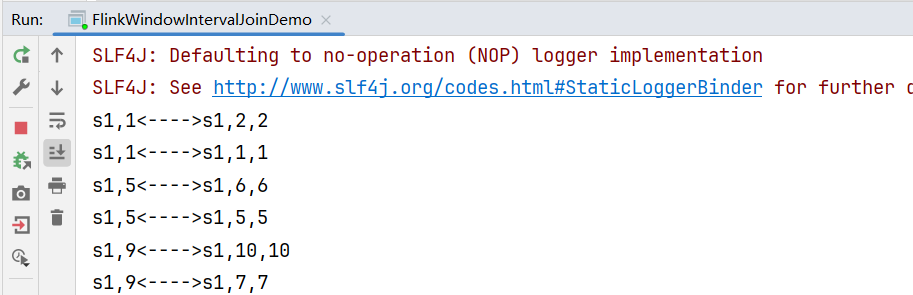

运行结果：
Alt text

提示

  1. 只支持事件时间
  2. 指定上界、下界的偏移，负号代表时间往前，正号代表时间往后
  3. process中，只能处理join上的数据
  4. 两条流关联后的watermark，以两条流中最小的为准
  5. 如果当前数据的事件时间 < 当前的watermark，就是迟到数据，主流的process不处理
    => between后，可以指定将左流或右流 的迟到数据放入侧输出流
