资源配置调优 ​

Flink性能调优的第一步，就是为任务分配合适的资源，在一定范围内，增加资源的分配与性能的提升是成正比的，实现了最优的资源配置后，在此基础上再考虑进行后面论述的性能调优策略。
提交方式主要是yarn-per-job，资源的分配在使用脚本提交Flink任务时进行指定。 从1.11开始，增加了通用客户端模式，参数使用-D <property=value>指定:

sh
bin/flink run \
-t yarn-per-job \
-d \
-p 5 \ 指定并行度
-Dyarn.application.queue=test \ 指定yarn队列
-Djobmanager.memory.process.size=1024mb \ 指定JM的总进程大小
-Dtaskmanager.memory.process.size=1024mb \ 指定每个TM的总进程大小
-Dtaskmanager.numberOfTaskSlots=2 \ 指定每个TM的slot数
-c com.jack.flink.tuning.UvDemo \
/opt/module/flink-1.13.1/myjar/flink-tuning-1.0-SNAPSHOT.jar

1. 内存设置 ​

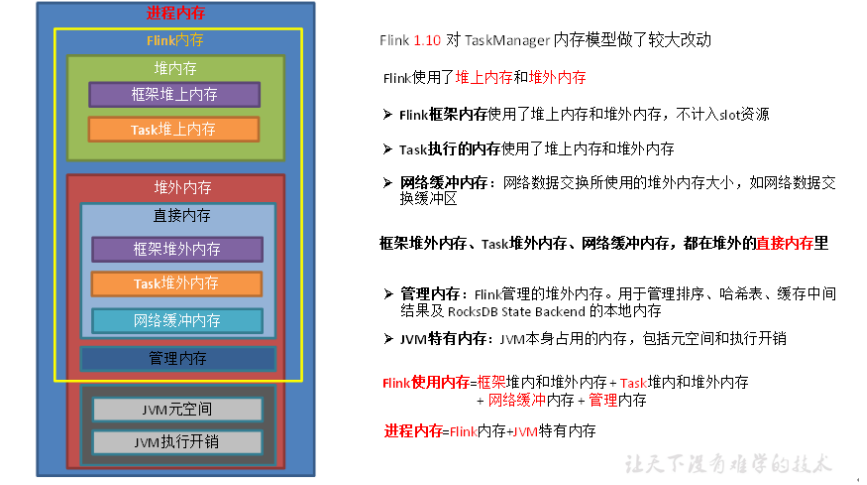

1.1 TaskManager内存模型 ​

Alt text

  1. JVM特定内存：JVM本身使用的内存，包含JVM的metaspace和over-head:
    • JVM metaspace(JVM元空间): taskmanager.memory.jvm-metaspace.size，默认256mb
    • JVM over-head执行开销：JVM执行时自身所需要的内容，包括线程堆栈、IO、编译缓存等所使用的内存。
      taskmanager.memory.jvm-overhead.fraction，默认0.1
      taskmanager.memory.jvm-overhead.min，默认192mb
      taskmanager.memory.jvm-overhead.max，默认1gb
      总进程内存*fraction，如果小于配置的min(或大于配置的max)大小，则使用min/max大小
  2. 框架内存: Flink框架，即TaskManager本身所占用的内存，不计入Slot的资源中。
    • 堆内：taskmanager.memory.framework.heap.size，默认128MB
    • 堆外：taskmanager.memory.framework.off-heap.size，默认128MB
  3. Task内存：Task执行用户代码时所使用的内存
    • 堆内：taskmanager.memory.task.heap.size，默认none，由Flink内存扣除掉其他部分的内存得到。
      堆外：taskmanager.memory.task.off-heap.size，默认0，表示不使用堆外内存。
  4. 网络内存：网络数据交换所使用的堆外内存大小，如网络数据交换缓冲区
    • 堆外：taskmanager.memory.network.fraction，默认0.1
      taskmanager.memory.network.min，默认64mb
      taskmanager.memory.network.max，默认1gb
      Flink内存*fraction，如果小于配置的min(或大于配置的max)大小，则使用min/max大小
  5. 托管内存：用于RocksDB State Backend的本地内存和批的排序、哈希表、缓存中间结果。
    • 堆外：taskmanager.memory.managed.fraction，默认0.4
      taskmanager.memory.managed.size，默认none
      如果size没指定，则等于Flink内存*fraction

1.2 案例分析 ​

基于Yarn模式，一般参数指定的是总进程内存，比如指定为4G，每一块内存得到大小如下：
(1)计算JVM开销
JVM元空间256m
JVM执行开销：4g0.1=409.6m，在[192m,1g]之间，最终结果409.6m
Flink内存=4g-256m-409.6m=3430.4m
(2)网络内存=3430.4m0.1=343.04m，在[64m,1g]之间，最终结果 343.04m
(3)托管内存=3430.4m*0.4=1372.16m
(4)框架内存，堆内和堆外都是128m
(5)Task堆内内存=3430.4m-128m-128m-343.04m-1372.16m=1459.2m

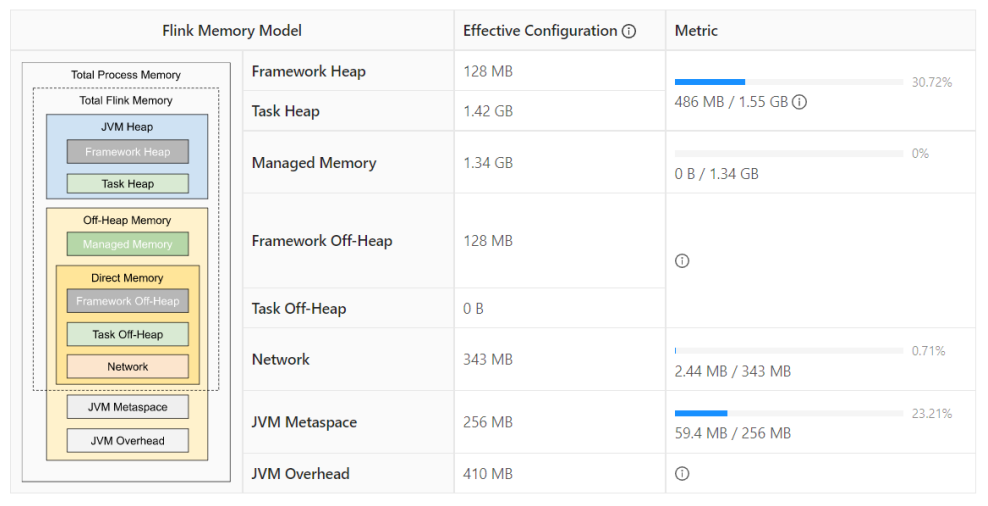

Alt text 所以进程内存给多大，每一部分内存需不需要调整，可以看内存的使用率来调整。

1.3 生产资源配置示例 ​

sh
bin/flink run \
-t yarn-per-job \
-d \
-p 5 \ 指定并行度
-Dyarn.application.queue=test \ 指定yarn队列
-Djobmanager.memory.process.size=2048mb \ JM2~4G足够
-Dtaskmanager.memory.process.size=4096mb \ 单个TM2~8G足够
-Dtaskmanager.numberOfTaskSlots=2 \ 与容器核数1core：1slot或2core：1slot
-c com.jack.flink.tuning.UvDemo \
/opt/module/flink-1.13.1/myjar/flink-tuning-1.0-SNAPSHOT.jar

Flink是实时流处理，关键在于资源情况能不能抗住高峰时期每秒的数据量，通常用QPS/TPS来描述数据情况。

2. 合理利用cpu资源 ​

Yarn的容量调度器默认情况下是使用“DefaultResourceCalculator”分配策略，只根据内存调度资源，所以在Yarn的资源管理页面上看到每个容器的vcore个数还是1。
可以修改策略为DominantResourceCalculator，该资源计算器在计算资源的时候会综合考虑cpu和内存的情况。在capacity-scheduler.xml中修改属性:

xml
<property>
    <name>yarn.scheduler.capacity.resource-calculator</name>
    <value>org.apache.hadoop.yarn.util.resource.DominantResourceCalculator</value>
</property>

2.1 使用DefaultResourceCalculator策略 ​

sh
bin/flink run \
-t yarn-per-job \
-d \
-p 5 \
-Drest.flamegraph.enabled=true \
-Dyarn.application.queue=test \
-Djobmanager.memory.process.size=1024mb \
-Dtaskmanager.memory.process.size=4096mb \
-Dtaskmanager.numberOfTaskSlots=2 \
-c com.jack.flink.tuning.UvDemo \
/opt/module/flink-1.13.1/myjar/flink-tuning-1.0-SNAPSHOT.jar

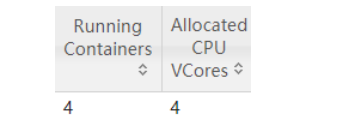

可以看到一个容器只有一个vcore：
Alt text

2.2 使用DominantResourceCalculator策略 ​

修改后yarn配置后，分发配置并重启yarn，再次提交flink作业：

sh
bin/flink run \
-t yarn-per-job \
-d \
-p 5 \
-Drest.flamegraph.enabled=true \
-Dyarn.application.queue=test \
-Djobmanager.memory.process.size=1024mb \
-Dtaskmanager.memory.process.size=4096mb \
-Dtaskmanager.numberOfTaskSlots=2 \
-c com.jack.flink.tuning.UvDemo \
/opt/module/flink-1.13.1/myjar/flink-tuning-1.0-SNAPSHOT.jar

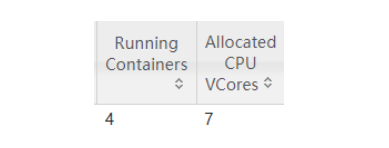

看到容器的vcore数变了: Alt text JobManager1个，占用1个容器，vcore=1
TaskManager3个，占用3个容器，每个容器vcore=2，总vcore=2*3=6，因为默认单个容器的vcore数=单TM的slot数

2.3 使用DominantResourceCalculator策略并指定容器vcore数 ​

指定yarn容器的vcore数，提交：

sh
bin/flink run \
-t yarn-per-job \
-d \
-p 5 \
-Drest.flamegraph.enabled=true \
-Dyarn.application.queue=test \
-Dyarn.containers.vcores=3 \
-Djobmanager.memory.process.size=1024mb \
-Dtaskmanager.memory.process.size=4096mb \
-Dtaskmanager.numberOfTaskSlots=2 \
-c com.jack.flink.tuning.UvDemo \
/opt/module/flink-1.13.1/myjar/flink-tuning-1.0-SNAPSHOT.jar

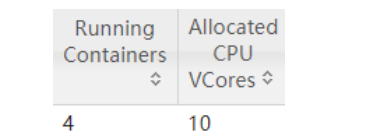

Alt text JobManager1个，占用1个容器，vcore=1
TaskManager3个，占用3个容器，每个容器vcore=3，总vcore=3*3=9

3. 并行度设置 ​

3.1 全局并行度计算 ​

开发完成后，先进行压测。任务并行度给10以下，测试单个并行度的处理上限。然后总QPS/单并行度的处理能力=并行度 开发完Flink作业，压测的方式很简单，先在kafka中积压数据，之后开启Flink任务，出现反压，就是处理瓶颈。相当于水库先积水，一下子泄洪。 不能只从QPS去得出并行度，因为有些字段少、逻辑简单的任务，单并行度一秒处理几万条数据。而有些数据字段多，处理逻辑复杂，单并行度一秒只能处理1000条数据。最好根据高峰期的QPS压测，并行度*1.2倍，富余一些资源。
